Głowica przegubowa MAGNUM TS40 M12x1.25

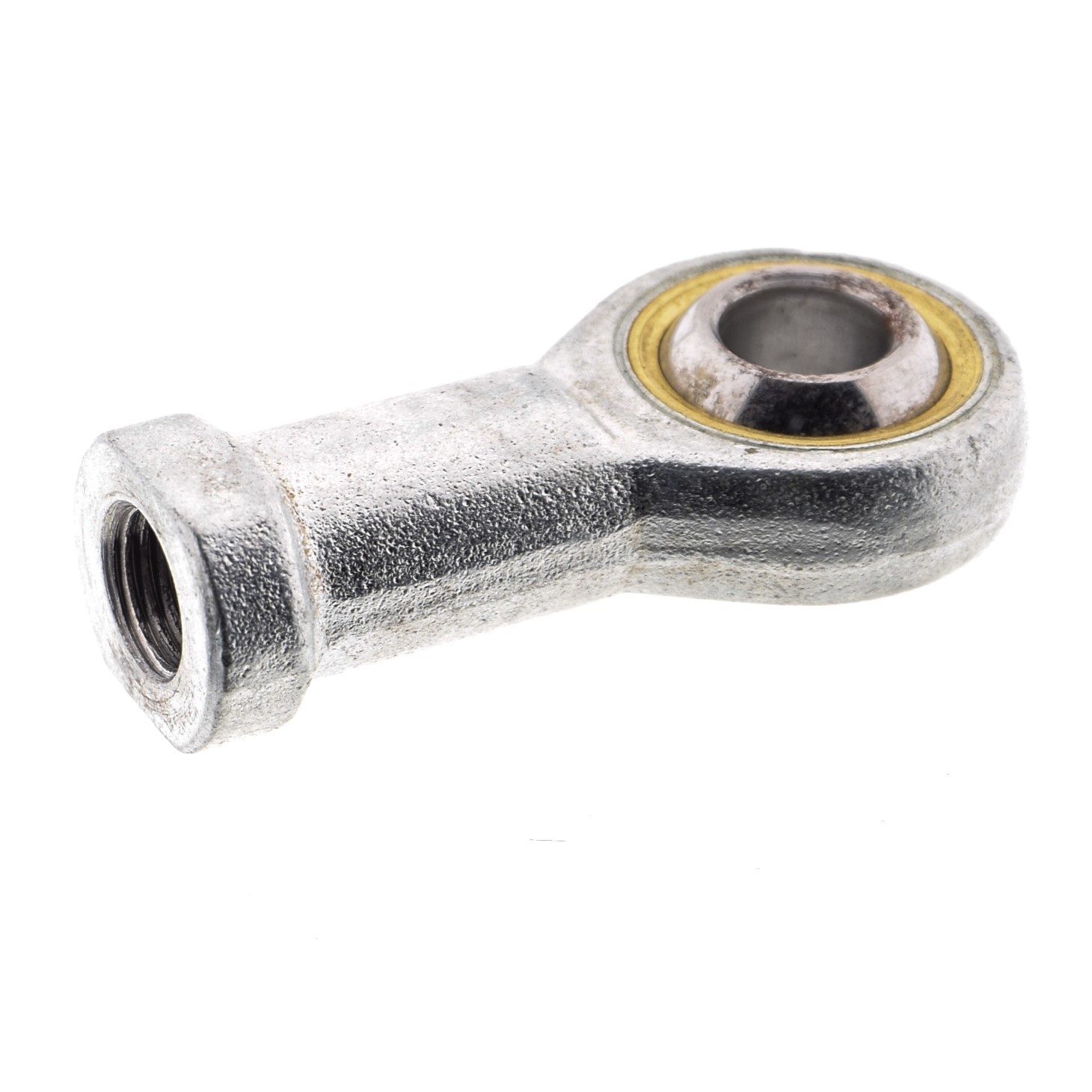

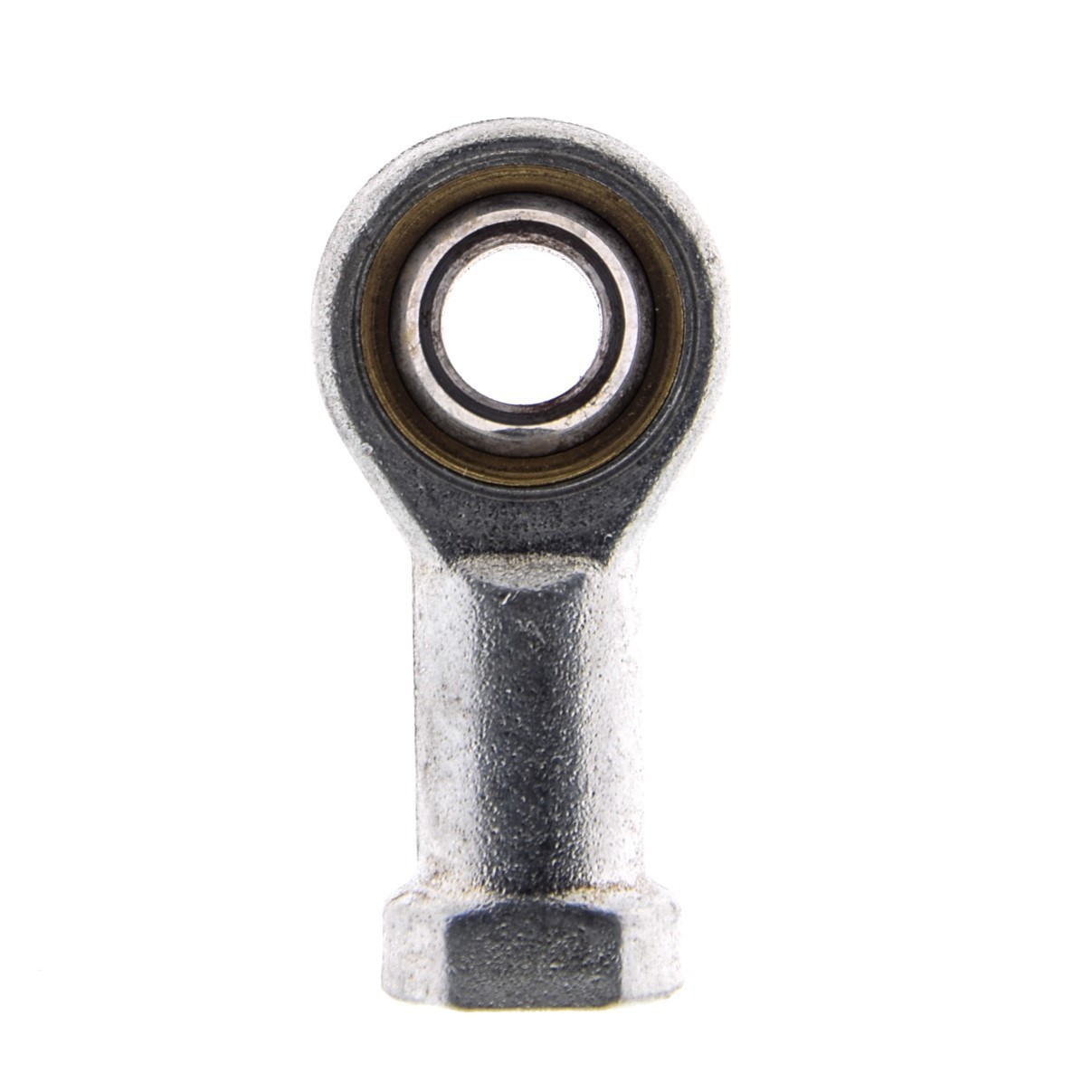

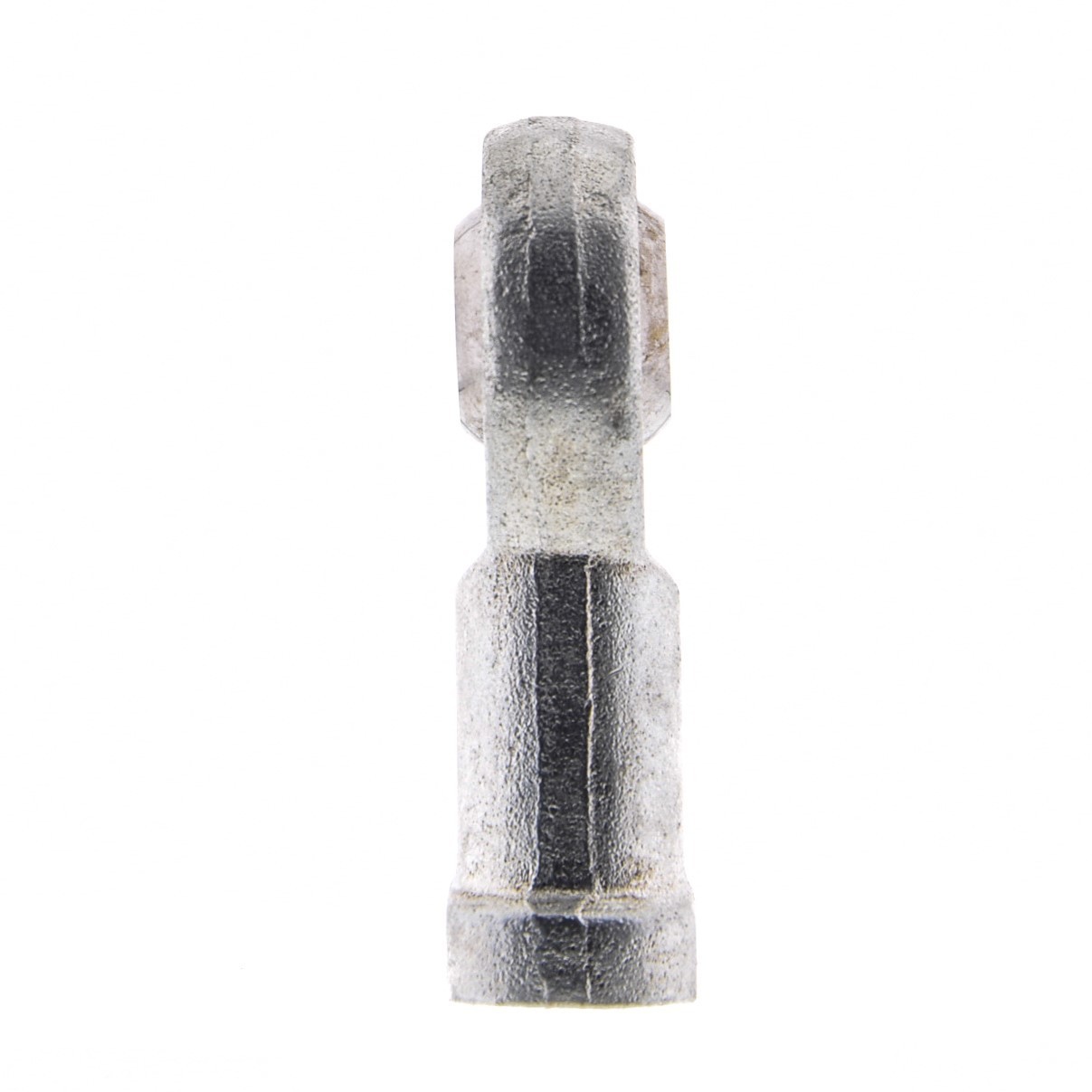

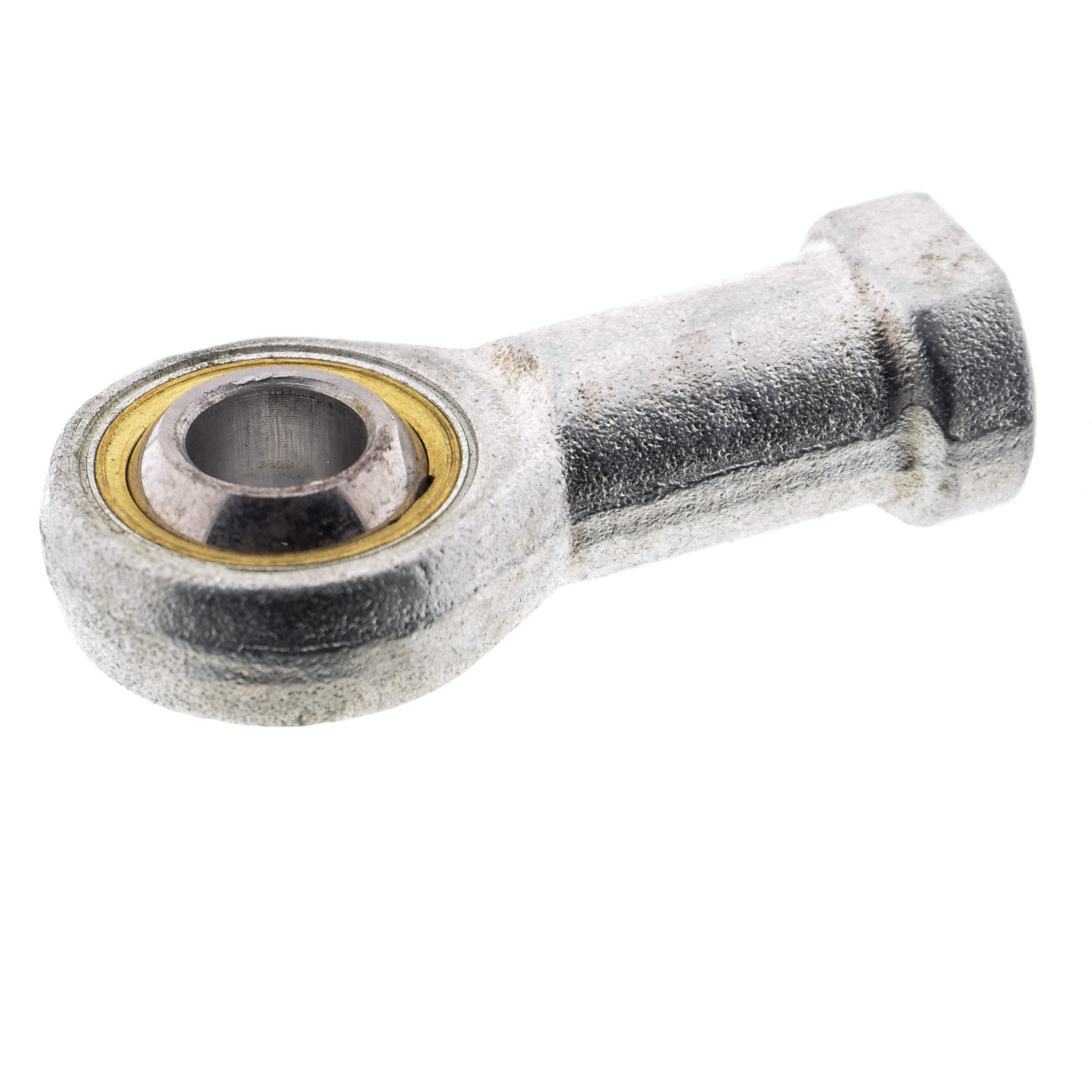

Głowica MAGNUM z przegubem kulowym do siłowników pneumatycznych. Końcówka przeznaczona do montażu na tłoczysku siłownika. Stosowanie głowicy pozwala na niwelowanie obciążeń powstających podczas pracy siłownika co korzystnie wpływa na jego żywotność.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552, 6431 oraz 6432

DANE TECHNICZNE:
- materiał obudowy: stal ocynkowana
- materiał pierścienia wewnętrznego: stal
- materiał pierścienia zewnętrznego: mosiądz
- temperatura otoczenia: -40 - 150 °C
- rozmiar gwintu: M12
- średnica tłoka: 40 mm

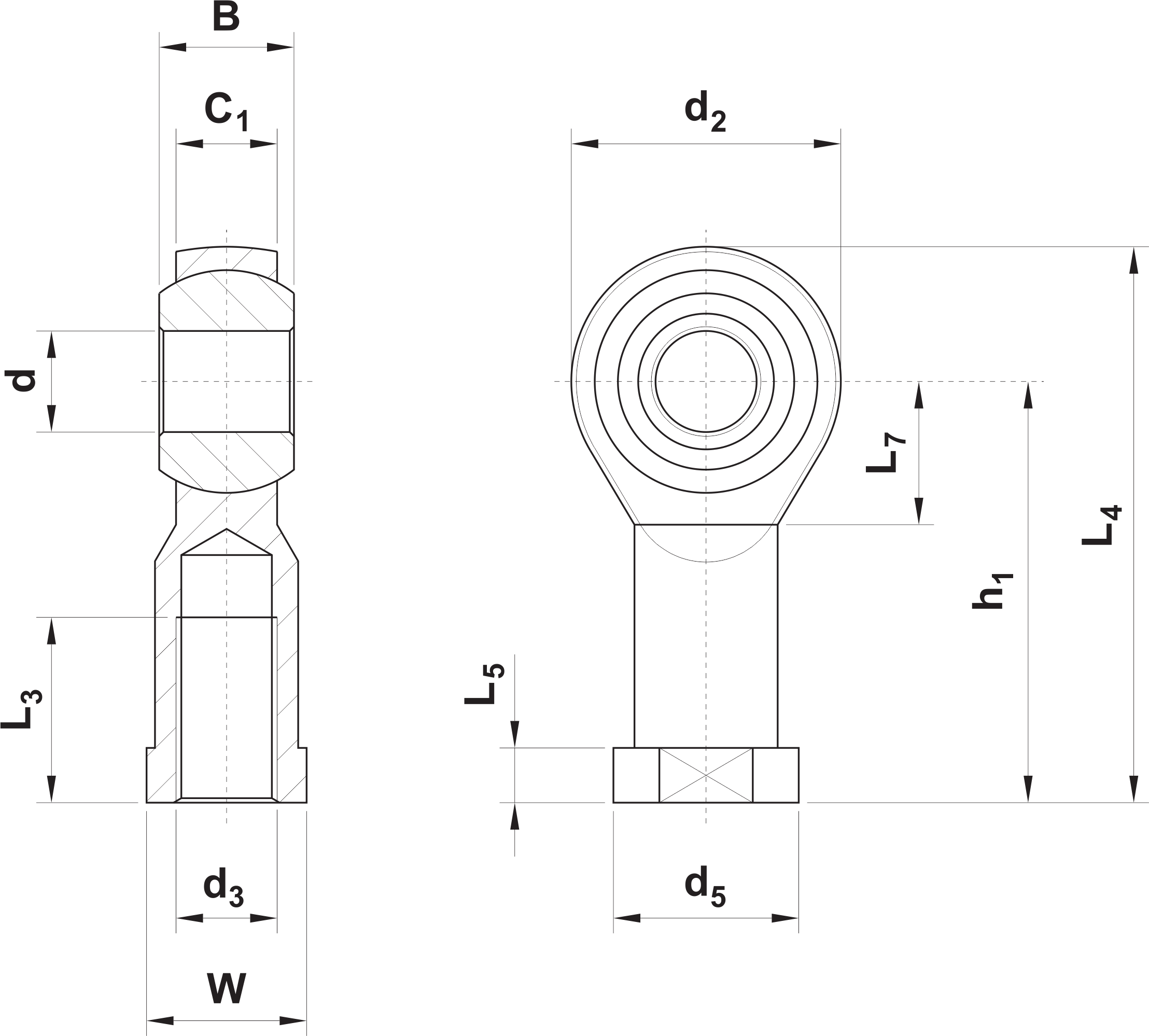

WYMIARY:
- d3: M12x1.25
- d: Ø12 mm
- B: 16 mm
- C1: 12 mm
- d2: 32 mm
- d5: Ø22 mm
- h1: 50 mm
- L3: 22 mm
- L4: 60 mm
- L5: 6.5 mm
- L7: 17 mm
- W: 19 mm
