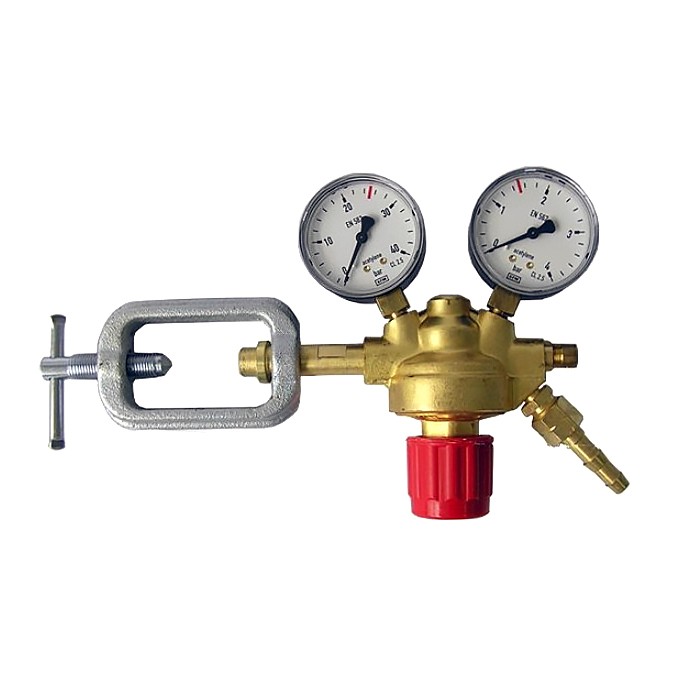

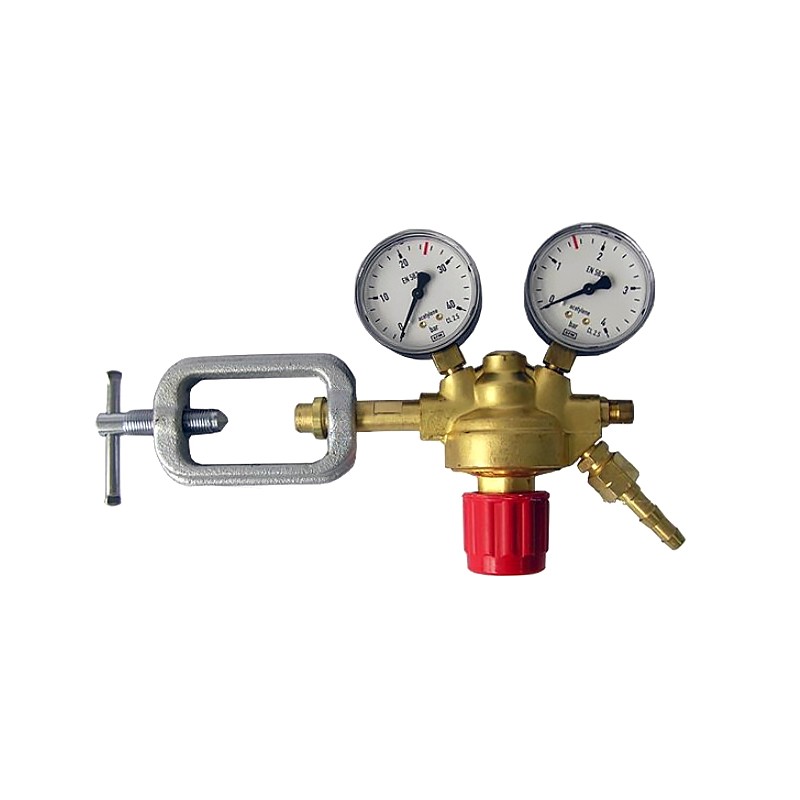

REDUKTOR PERUN ACETYLEN JEDNOSTOPNIOWY RBA-0.15

Reduktory butlowe jednostopniowe typu RB są reduktorami bezdźwigniowymi o zmiennej regulacji ciśnienia wylotowego. Reduktory te pozwalają na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewniają samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego.

Reduktory wyposażone są w zawory bezpieczeństwa, przez które przy wzroście ciśnienia wylotowego ponad dopuszczalne, zostaje wypuszczony nadmiar gazu z komory ciśnienia wylotowego na zewnątrz. Reduktory mają jednakową konstrukcję, lecz zależnie od rodzaju gazu, dla którego są przeznaczone, mają różne wymiary elementów wewnętrznych i przyłączeniowych. Nakrętki łącznikowe do gazów palnych mają lewe gwinty i są oznaczone nacięciem na sześciokącie.

W reduktorach acetylenowych, jako przyłączenie do butli, stosowane jest jarzmo ze śrubą. Maksymalne ciśnienia wlotowe i wylotowe reduktora oznaczone są, na manometrach, czerwoną kresą.

DANE TECHNICZNE:

• TYP: RBA-0,15
• Rodzaj gazu Gwint na wlocie: ACETYLEN, JARZMO
• Znam. ciśnienie wlotowe bar (MPa): 25 (2,5)
• Zakres ciśnień wylotowych bar (MPa): 0,1-1,5 (0,01-0,15)
• Znam. prze- pustowość m3/h: 5
• Gwint nakrętki na wylocie Końcówka węża  mm: G3/8 LH 8
