Mocowanie do siłownika tylne męskie D-100 CMIS100 TYP-B

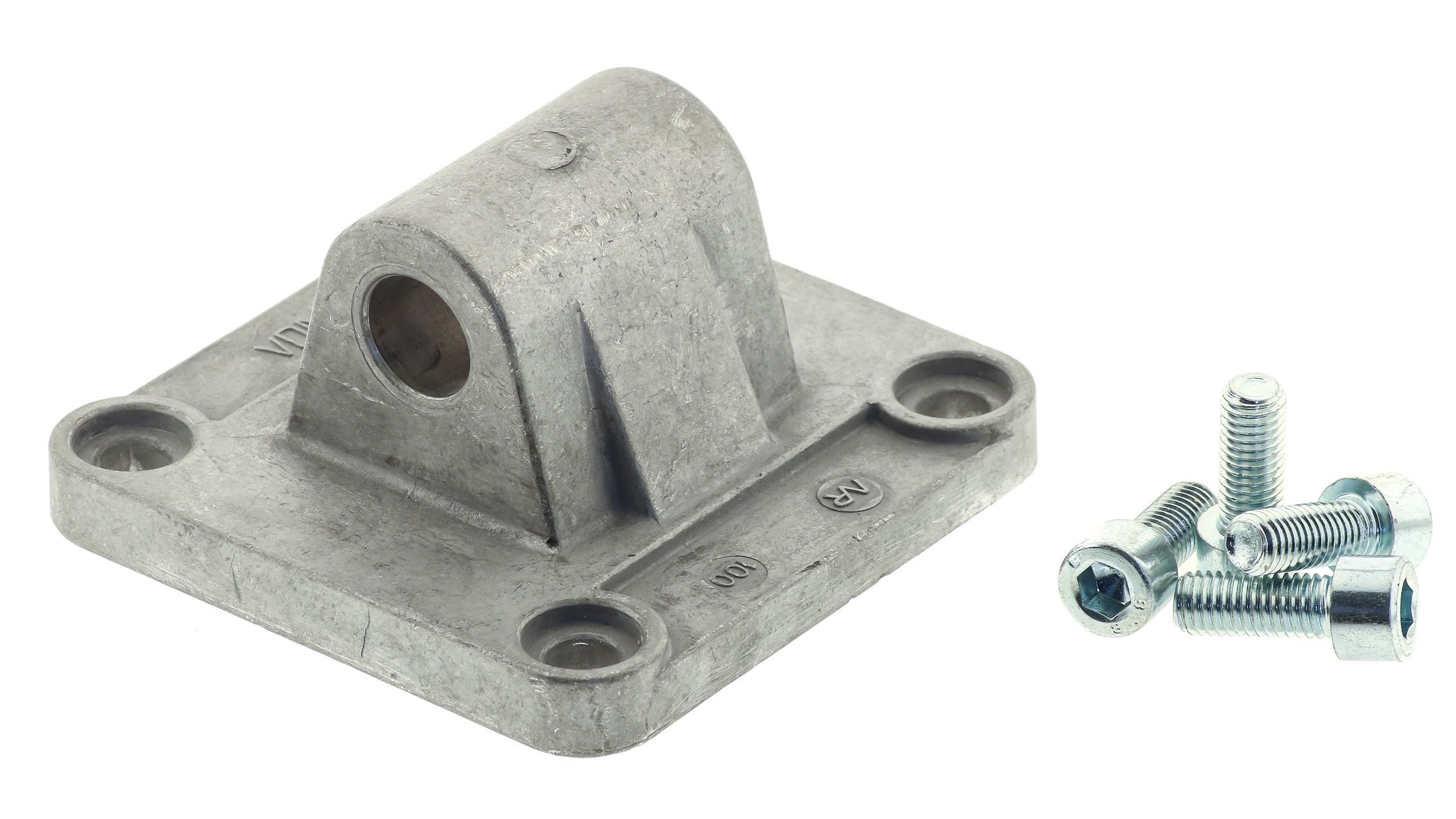

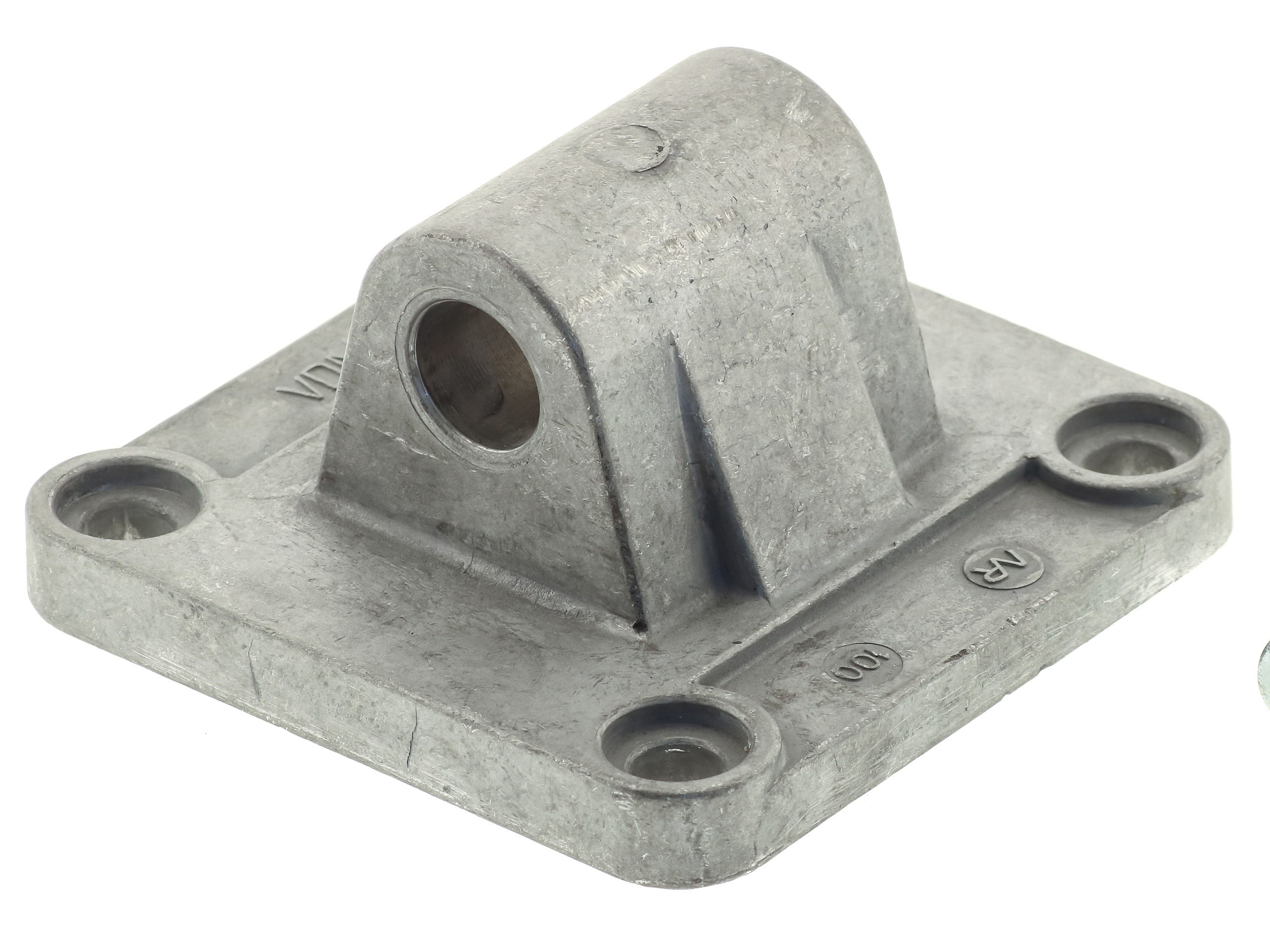

Mocowanie wahliwe tylne MAGNUM do siłowników pneumatycznych standardowych, przeznaczone jest do montażu na pokrywie tylnej siłownika. Mocowanie z uchem typu „B” umożliwia wykonywanie ruchów siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552 oraz 6431

DANE TECHNICZNE:
- materiał uchwytu: aluminium
- materiał śrub: stal
- typ mocowania: B
- średnica siłownika: 100 mm

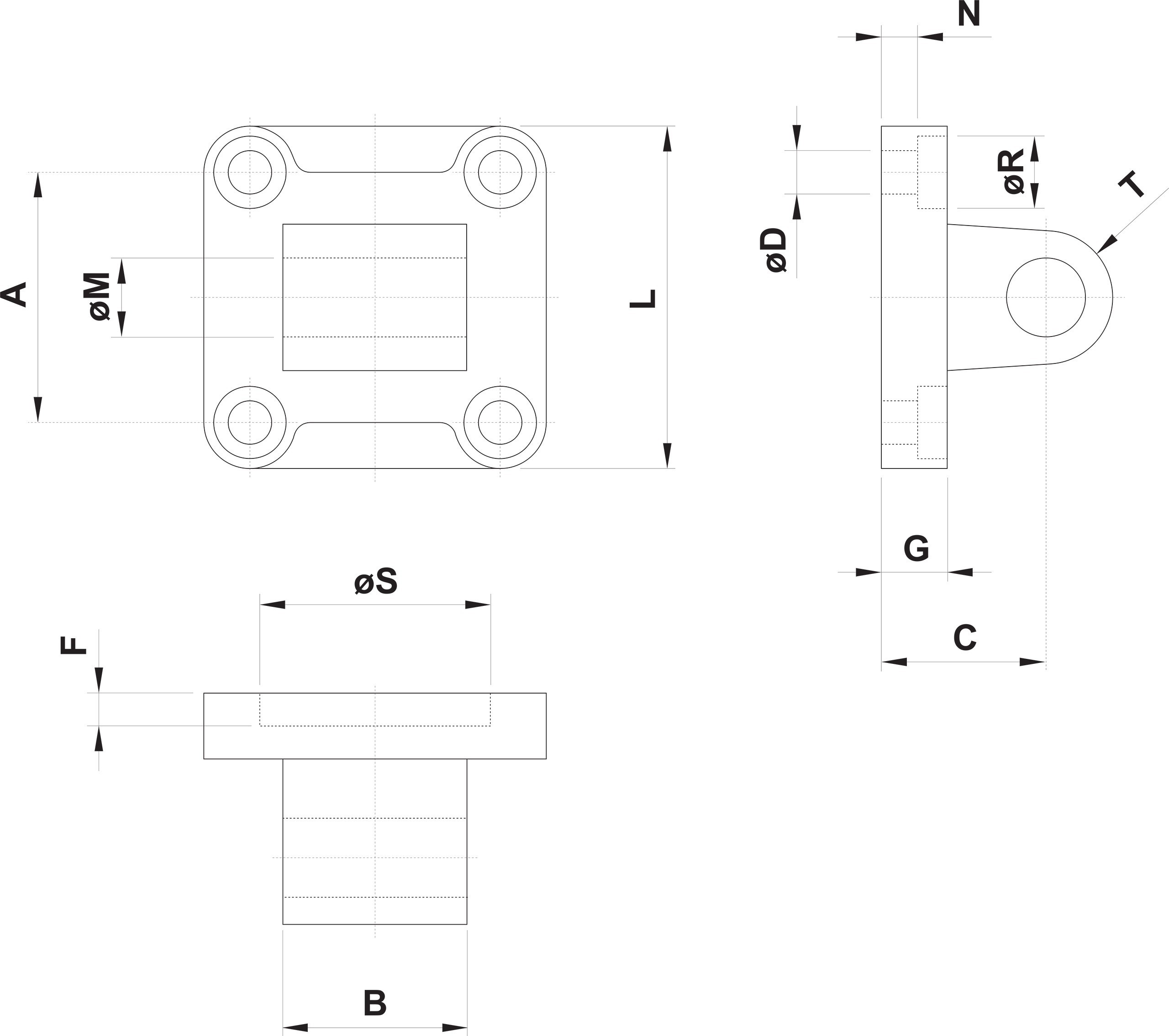

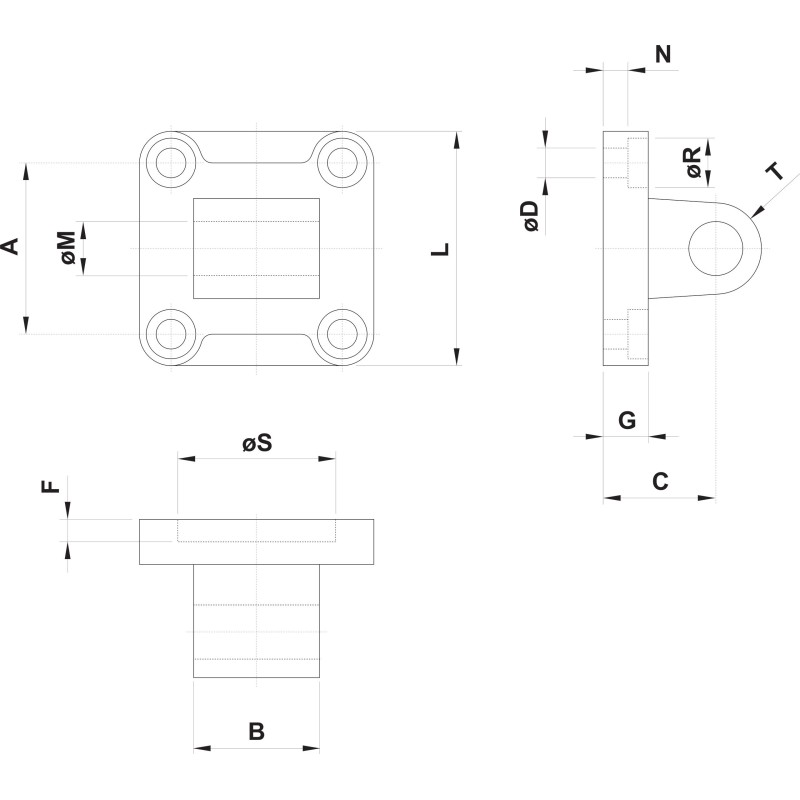

WYMIARY:
- A: 89 mm
- B: 60 mm
- C: 41 mm
- D: 11 mm
- F: 5 mm
- G: 14 mm
- L: 115 mm
- M: 20 mm
- N: 10 mm
- R: 18 mm
- S: 55 mm
- T: 20 mm
