Mocowanie do siłownika tylne żeńskie D-50 CFIS050 TYP-A

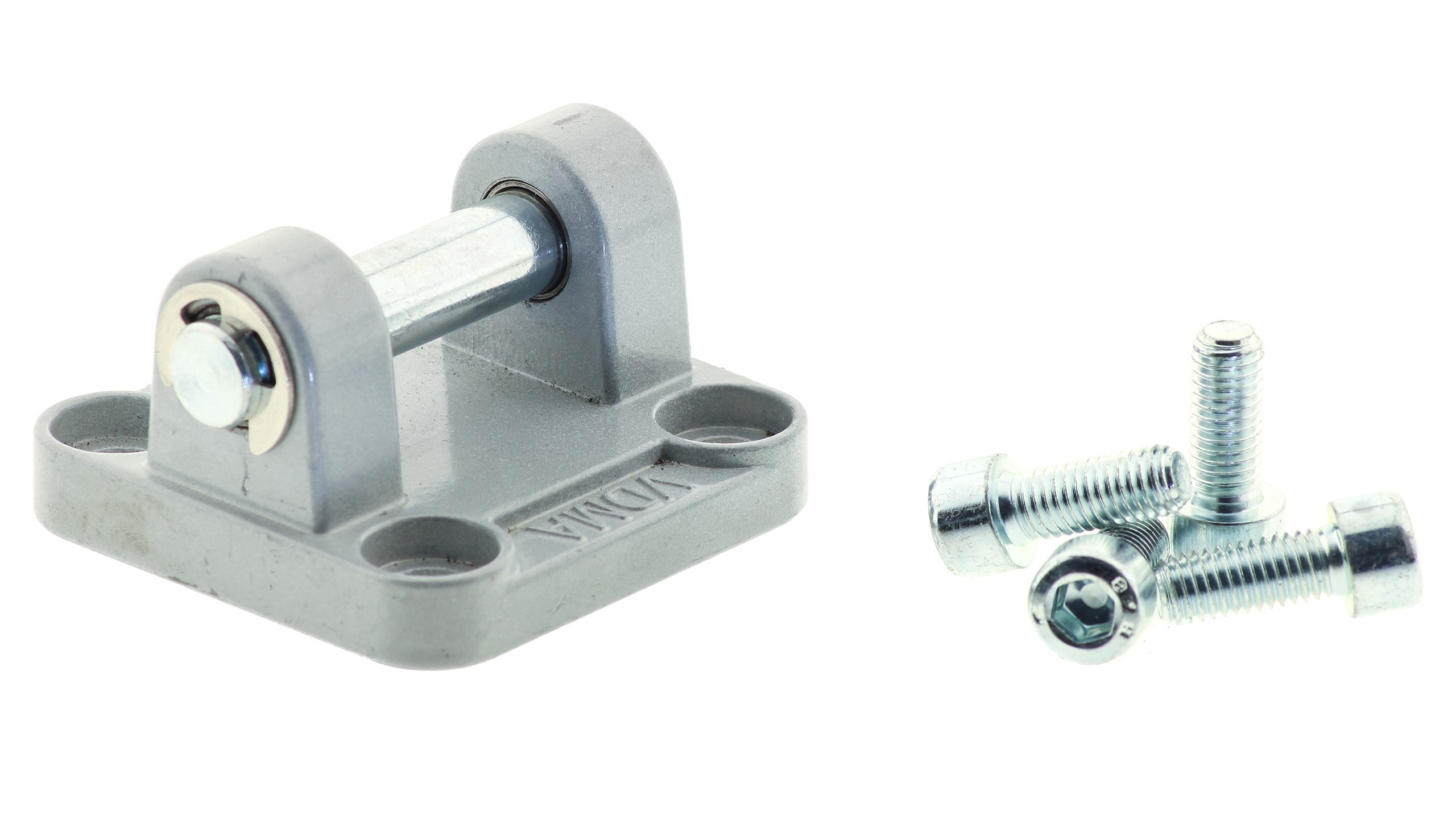

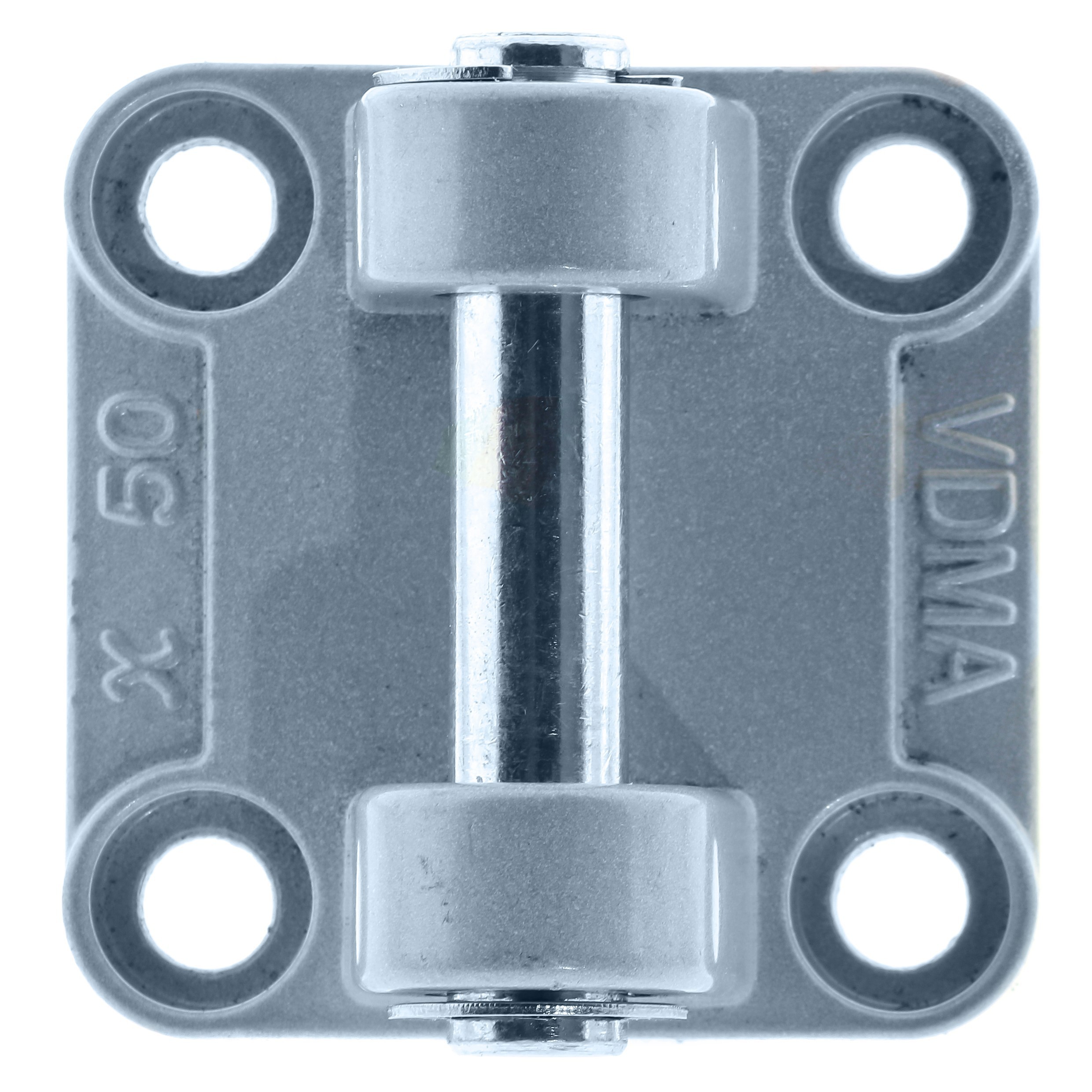

Mocowanie wahliwe tylne ze sworzniem MAGNUM do siłowników pneumatycznych standardowych, przeznaczone jest do montażu na pokrywie tylnej siłownika. Mocowanie z uchem typu „A” umożliwia wykonywanie ruchów siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552 oraz 6431

DANE TECHNICZNE:
- materiał uchwytu: aluminium
- materiał sworznia: stal
- materiał śrub: stal
- typ mocowania: A
- średnica siłownika: 50 mm

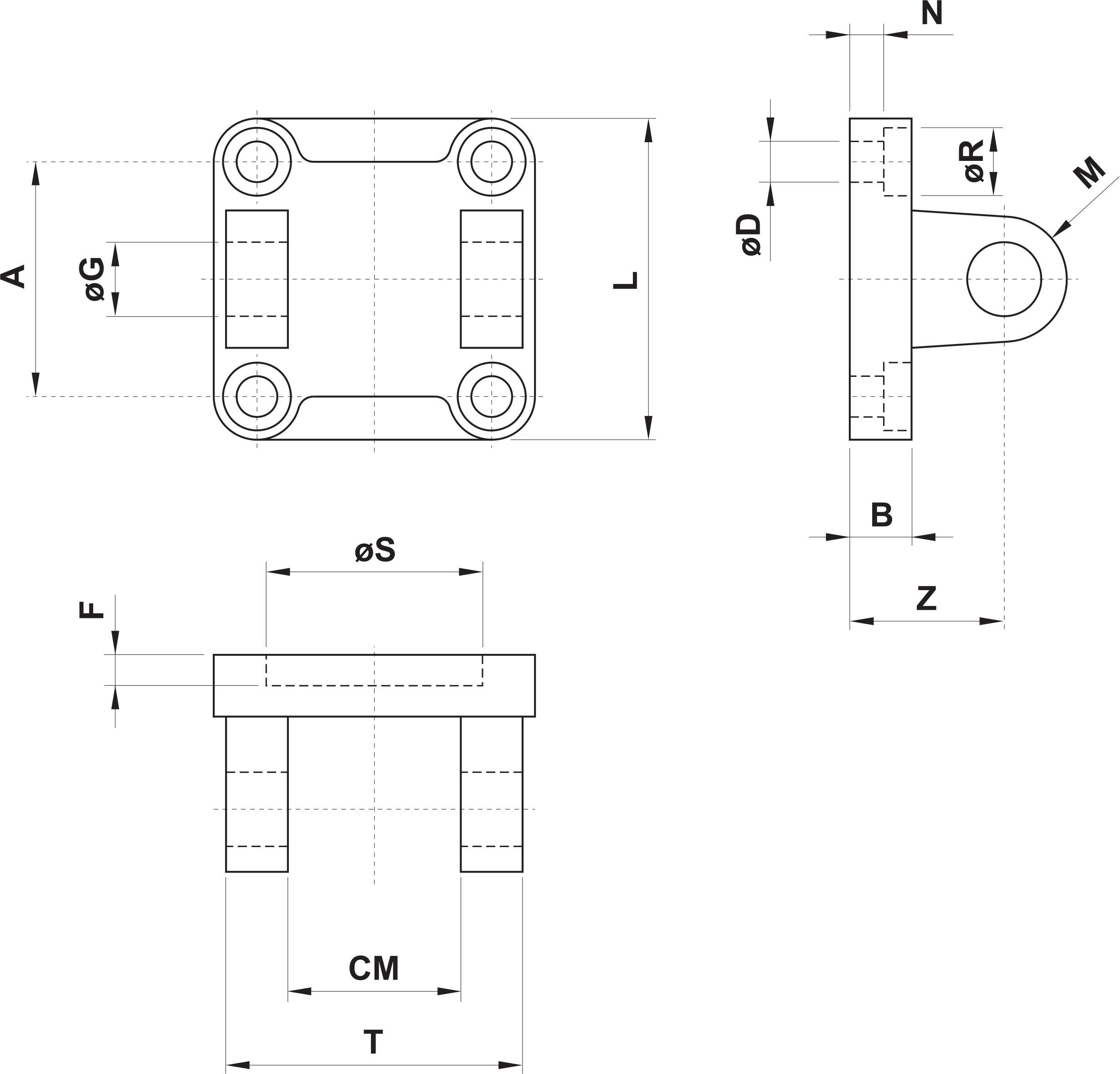

WYMIARY:
- A: 46,5 mm
- B: 11 mm
- CM: 32 mm
- D: 9 mm
- F: 5 mm
- G: 12 mm
- L: 65 mm
- M: 12 mm
- N: 6,5 mm
- R: 15 mm
- S: 40 mm
- T: 60 mm
- Z: 27 mm
