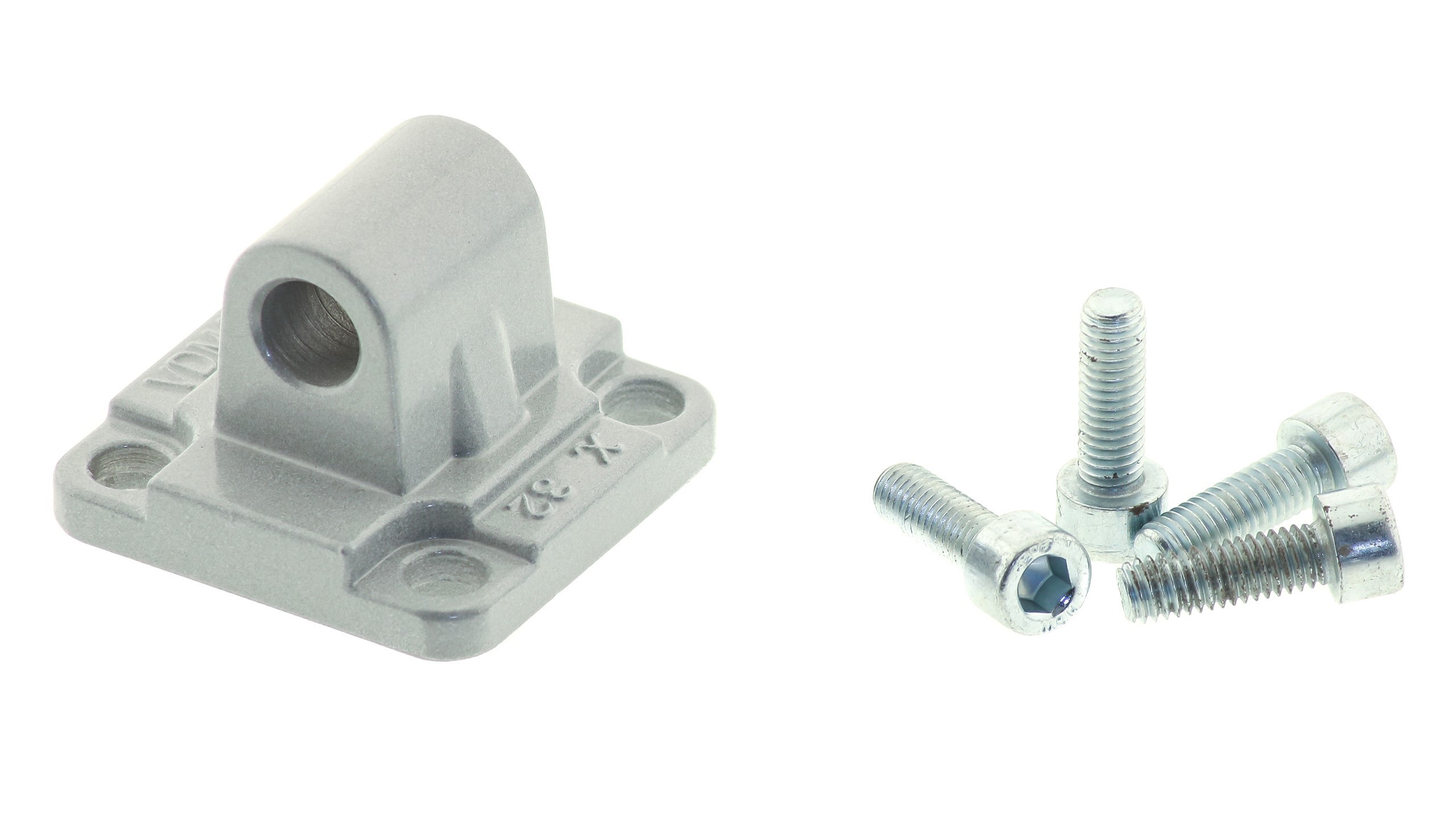

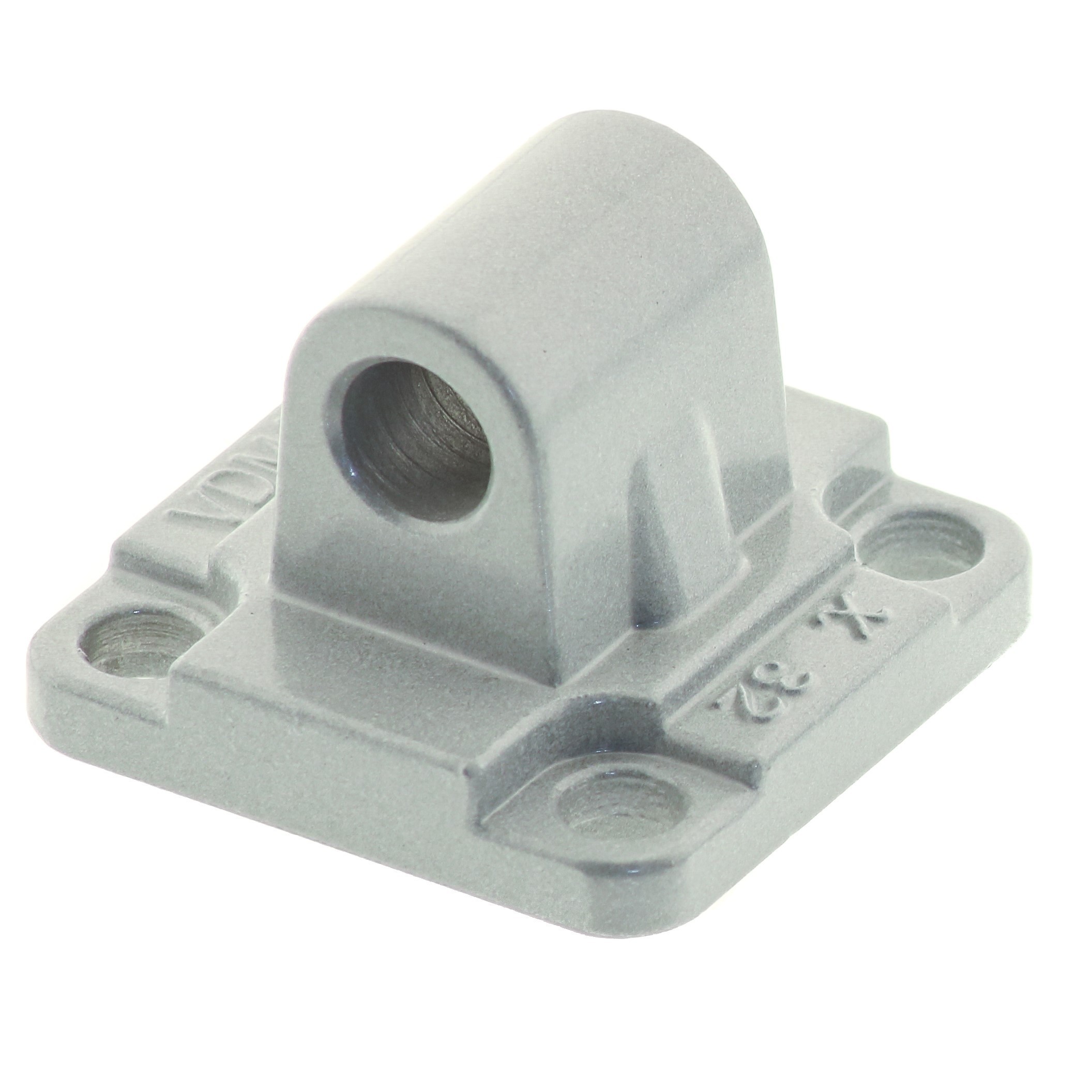

Mocowanie do siłownika tylne męskie D-32 CMIS032 TYP-B

Mocowanie wahliwe tylne MAGNUM do siłowników pneumatycznych standardowych, przeznaczone jest do montażu na pokrywie tylnej siłownika. Mocowanie z uchem typu „B” umożliwia wykonywanie ruchów siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552 oraz 6431

DANE TECHNICZNE:
- materiał uchwytu: aluminium
- materiał śrub: stal
- typ mocowania: B
- średnica siłownika: 32 mm

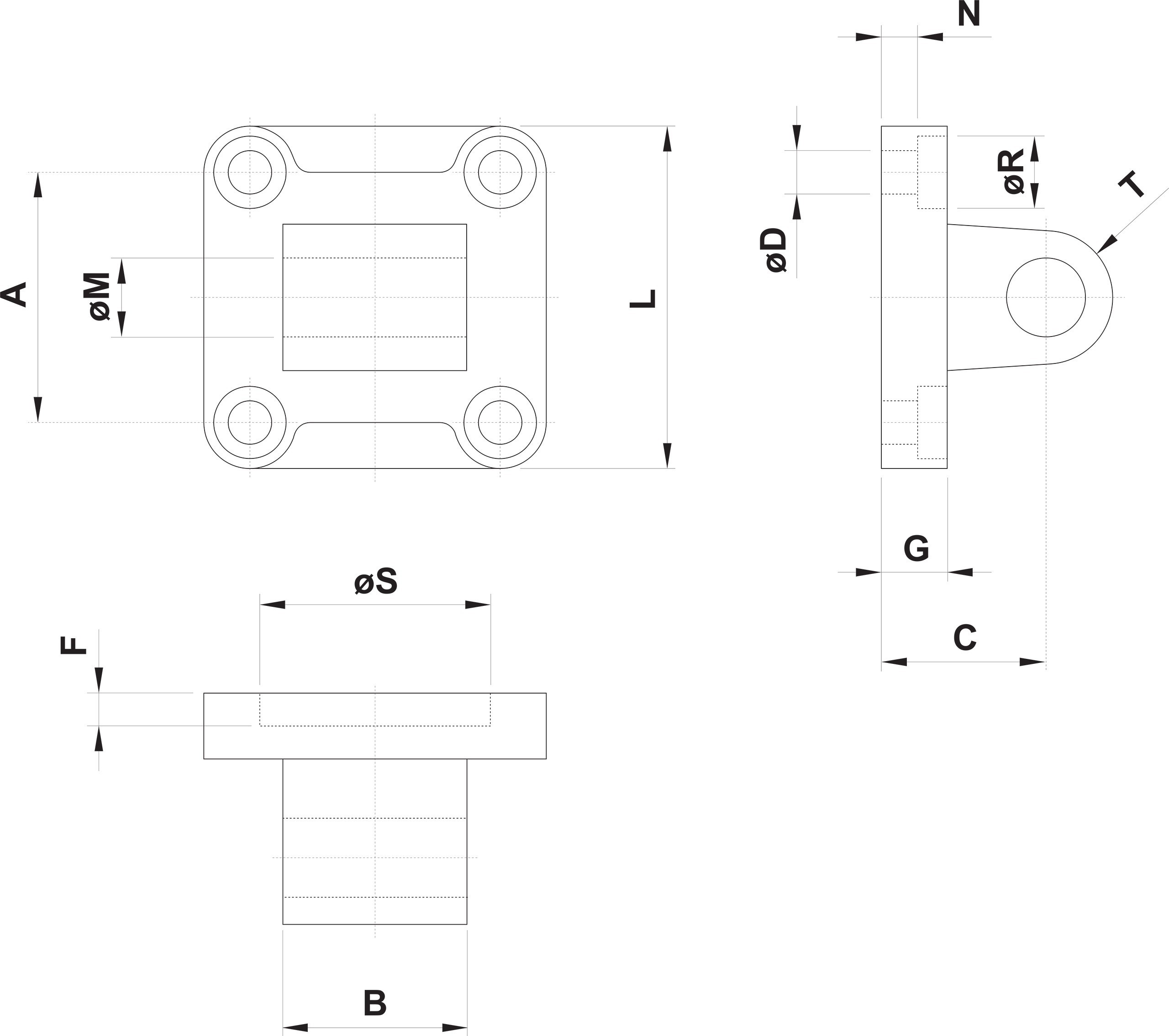

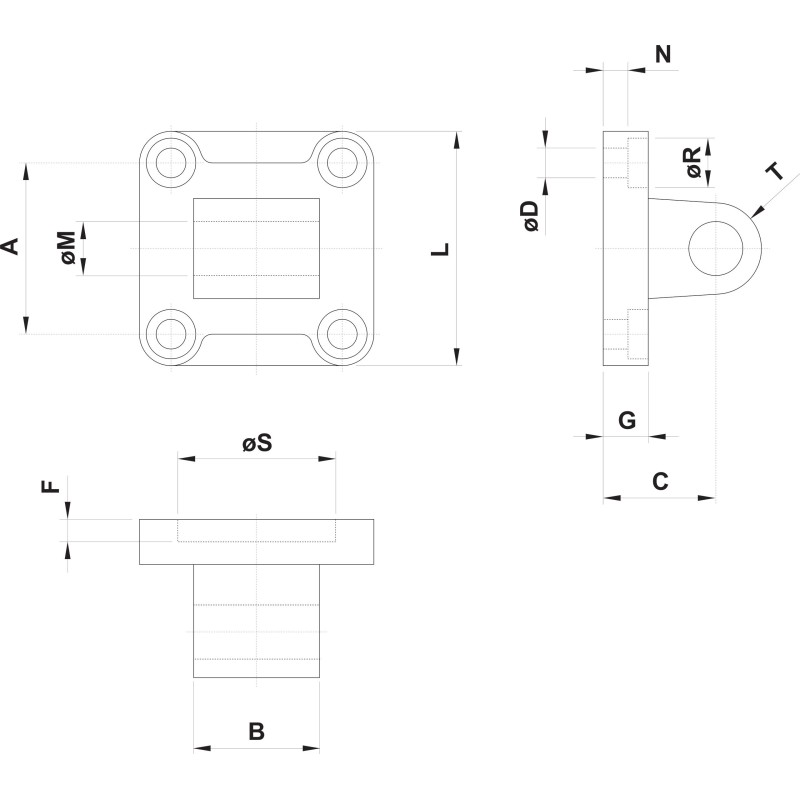

WYMIARY:
- A: 32,5 mm
- B: 26 mm
- C: 22 mm
- D: 6,6 mm
- F: 5 mm
- G: 9 mm
- L: 45 mm
- M: 10 mm
- N: 5,5 mm
- R: 11 mm
- S: 30 mm
- T: 10 mm
