Mocowanie do siłownika tylne męskie D-40 CMIS040 TYP-B

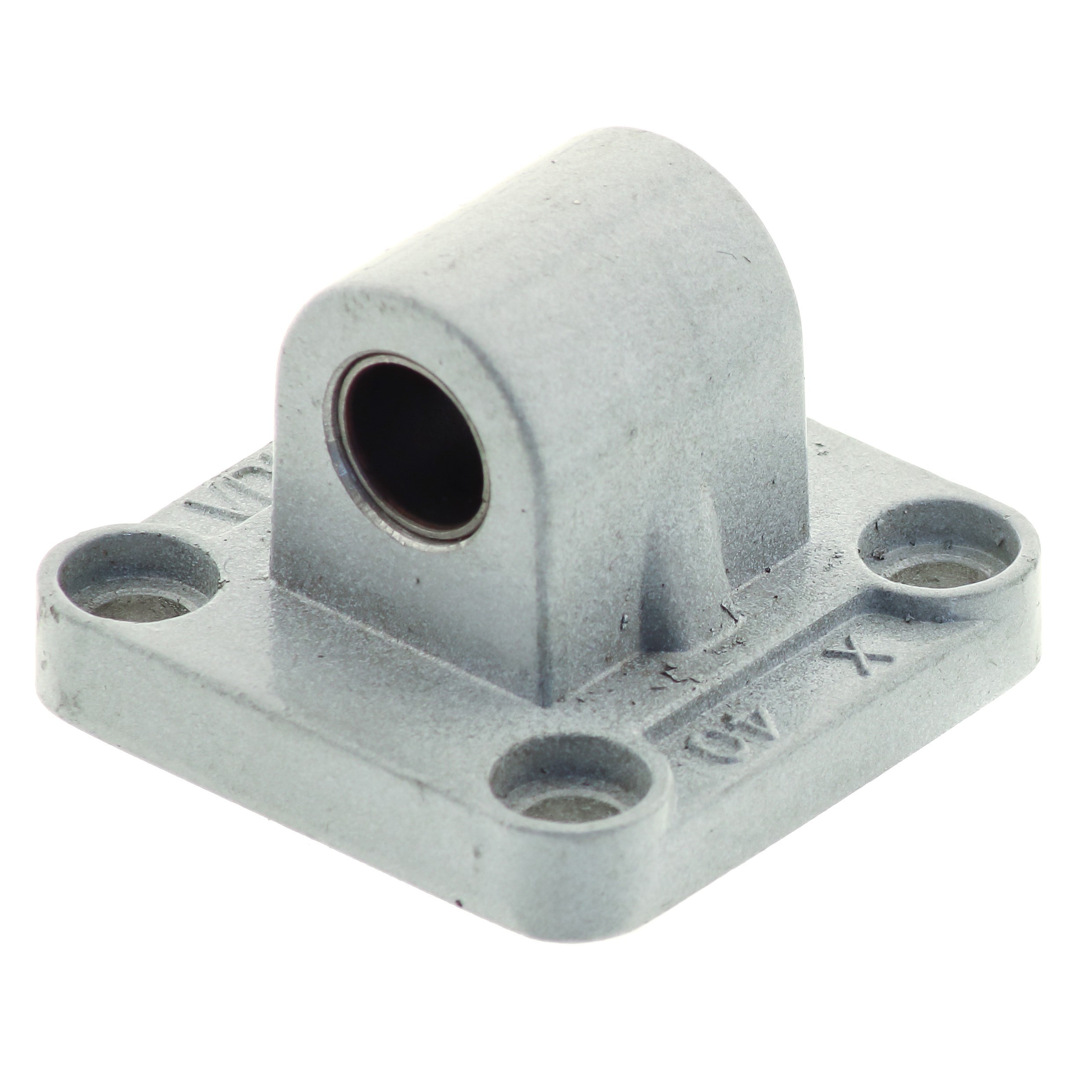

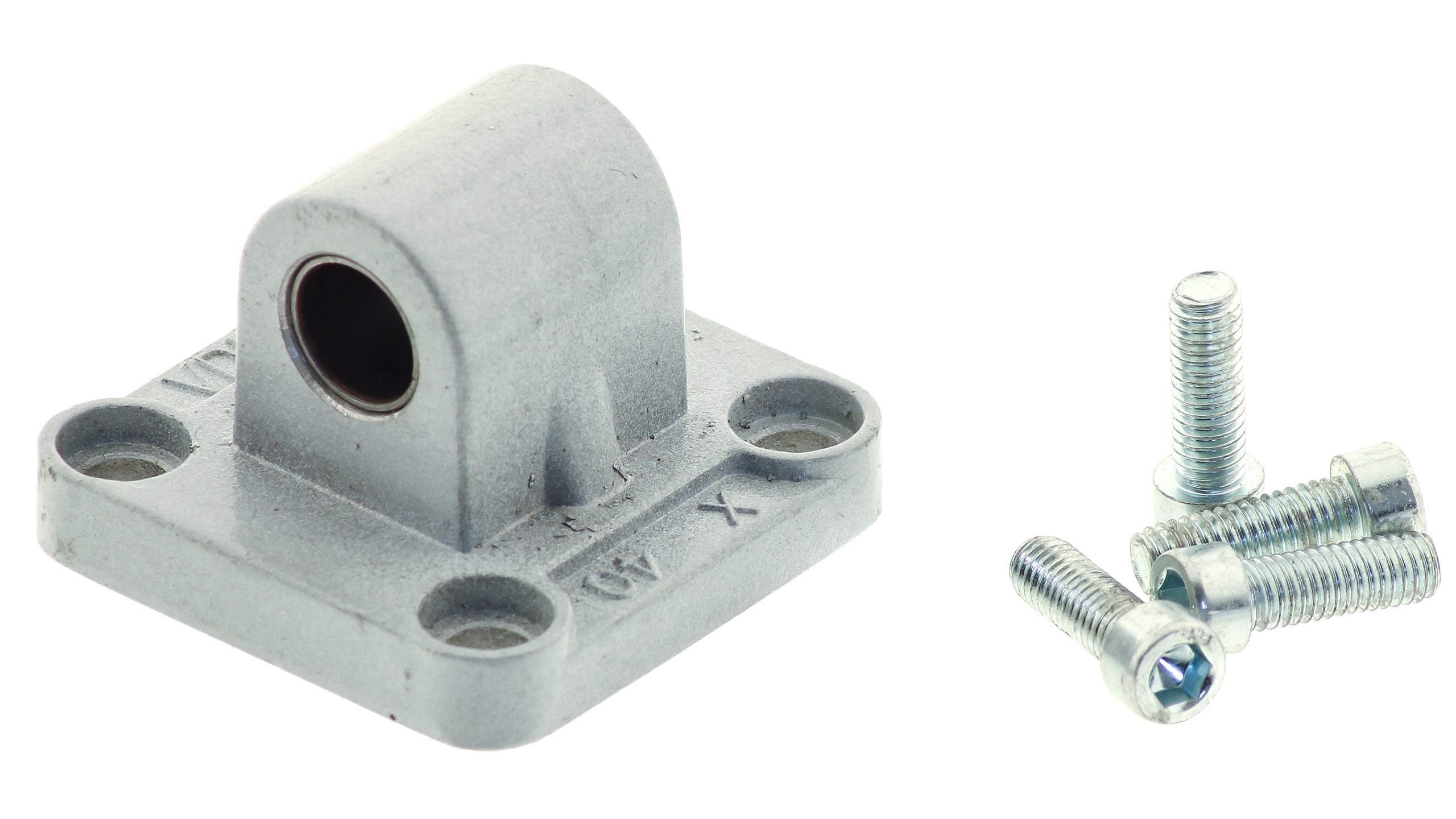

Mocowanie wahliwe tylne MAGNUM do siłowników pneumatycznych standardowych, przeznaczone jest do montażu na pokrywie tylnej siłownika. Mocowanie z uchem typu „B” umożliwia wykonywanie ruchów siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552 oraz 6431

DANE TECHNICZNE:
- materiał uchwytu: aluminium
- materiał śrub: stal
- typ mocowania: B
- średnica siłownika: 40 mm

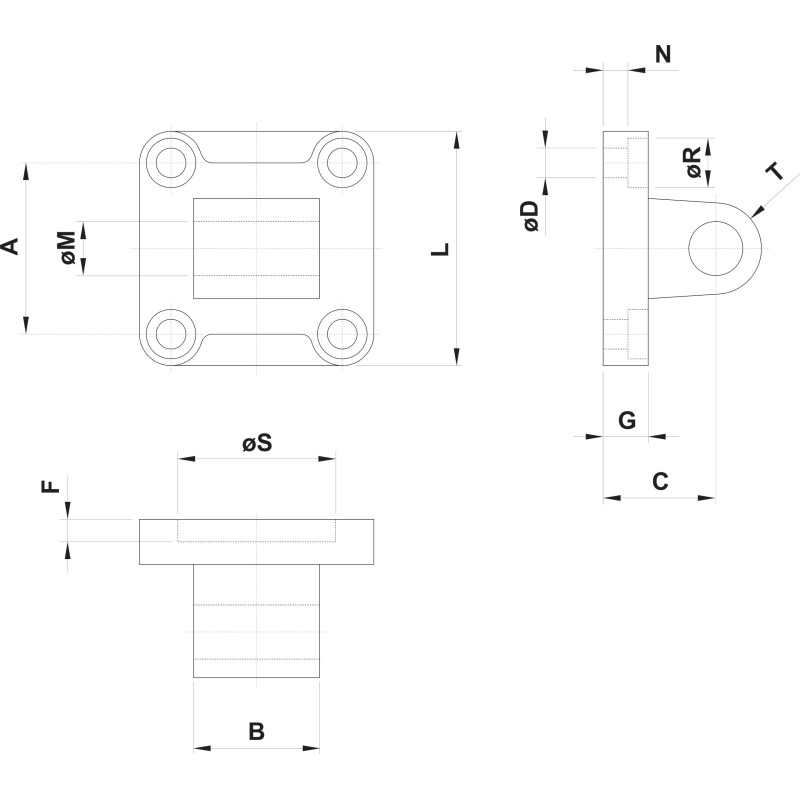

WYMIARY:
- A: 38 mm
- B: 28 mm
- C: 25 mm
- D: 6,6 mm
- F: 5 mm
- G: 9 mm
- L: 52 mm
- M: 12 mm
- N: 5,5 mm
- R: 11 mm
- S: 35 mm
- T: 12 mm
