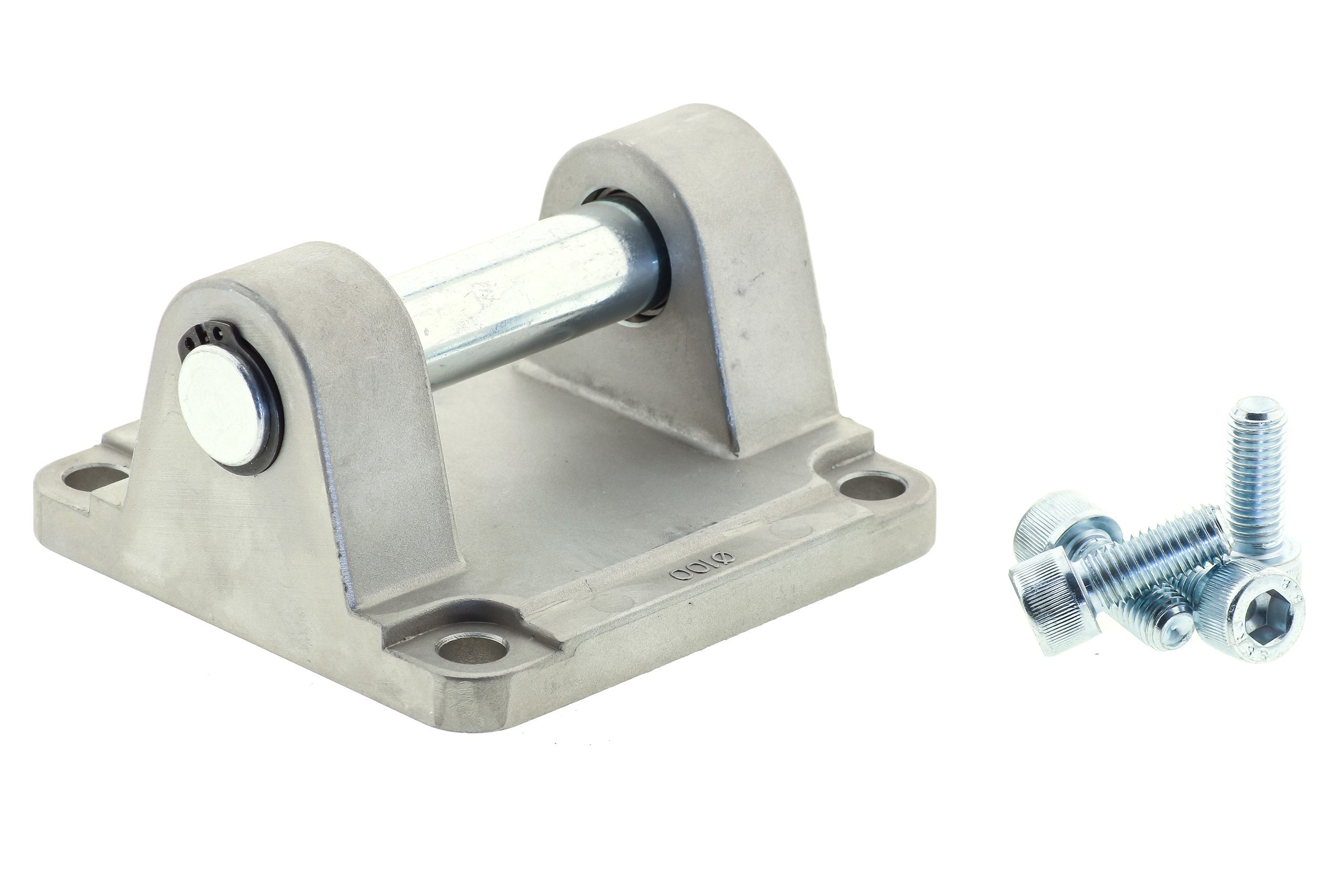

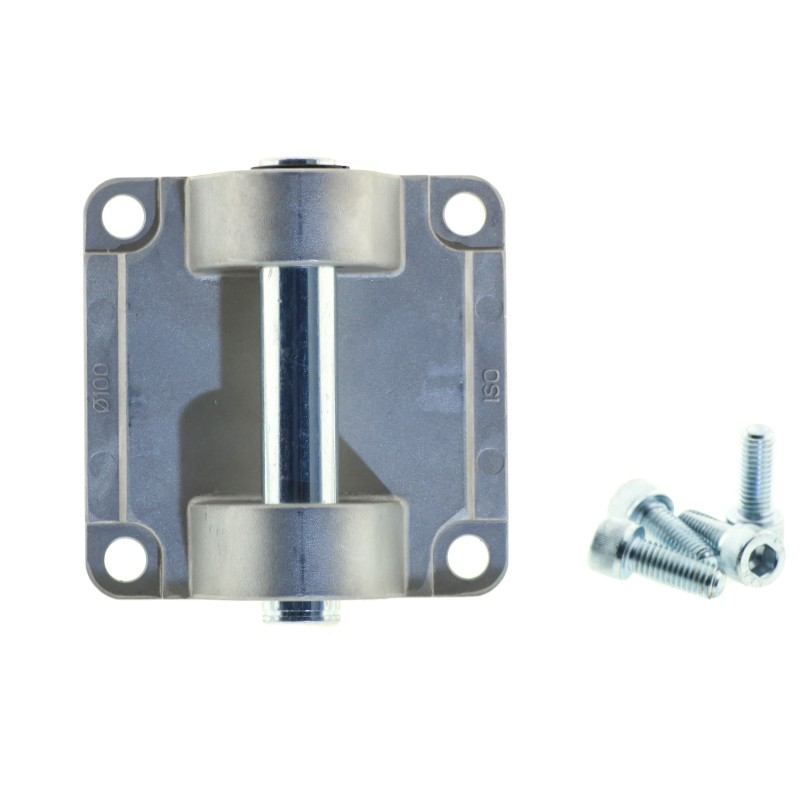

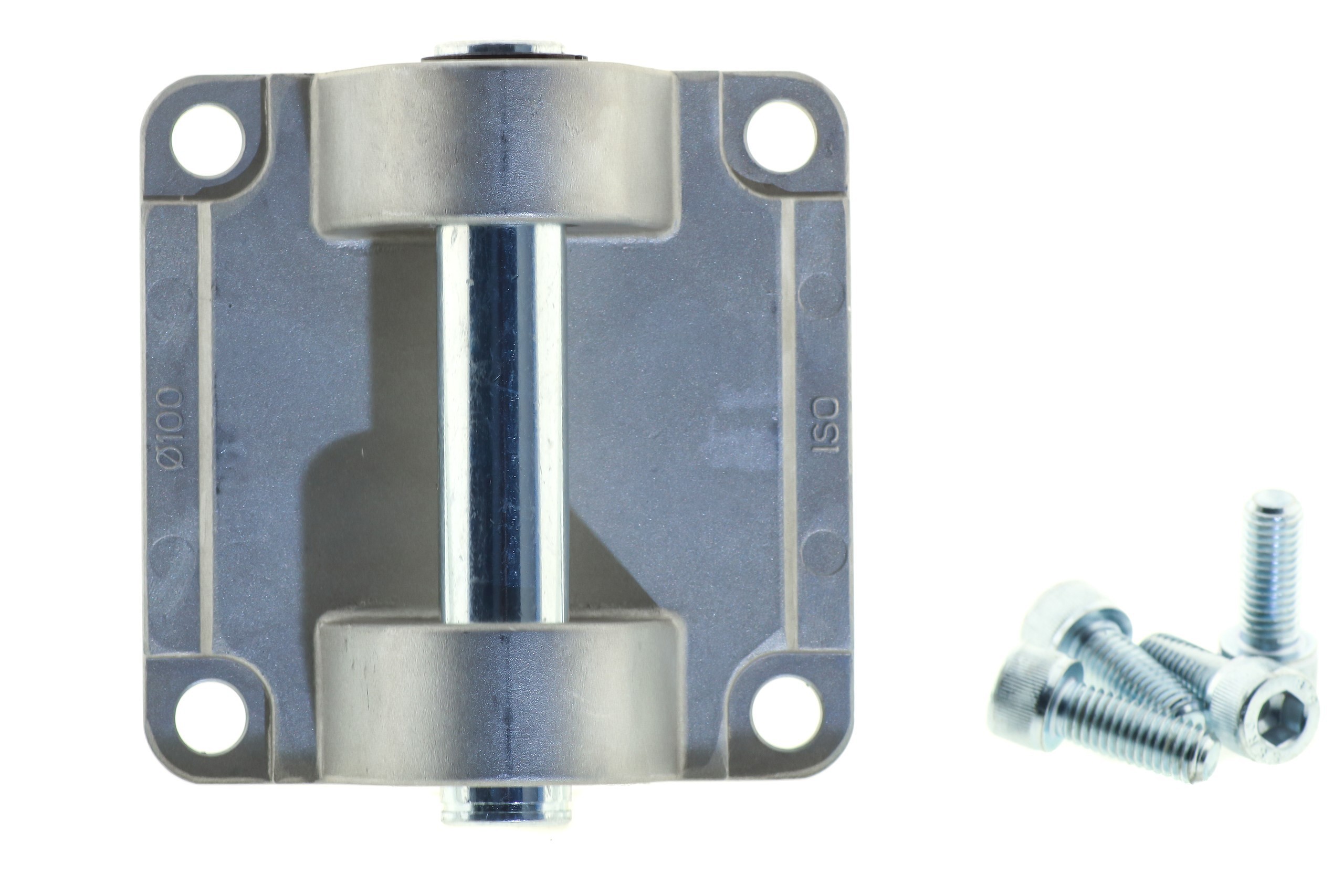

Mocowanie do siłownika tylne żeńskie D-100 CFIS100 TYP-A

Mocowanie wahliwe tylne ze sworzniem MAGNUM do siłowników pneumatycznych standardowych, przeznaczone jest do montażu na pokrywie tylnej siłownika. Mocowanie z uchem typu „A” umożliwia wykonywanie ruchów siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552 oraz 6431

DANE TECHNICZNE:
- materiał uchwytu: aluminium
- materiał sworznia: stal
- materiał śrub: stal
- typ mocowania: A
- średnica siłownika: 100 mm

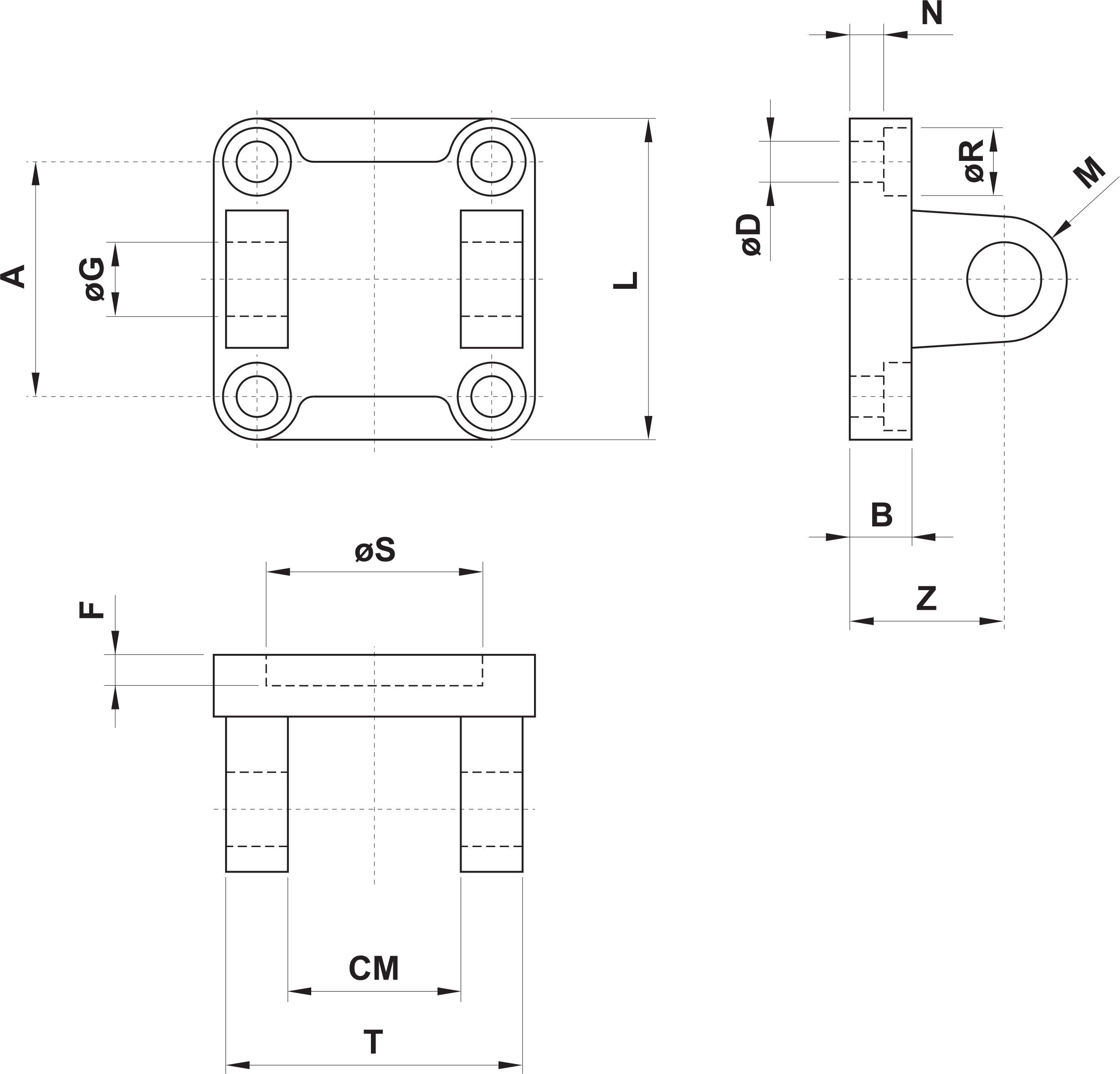

WYMIARY:
- A: 89 mm
- B: 14 mm
- CM: 60 mm
- D: 12 mm
- L: 115 mm
- M: 20 mm
- R: 25 mm
- S: 89 mm
- T: 110 mm
- Z: 41 mm
