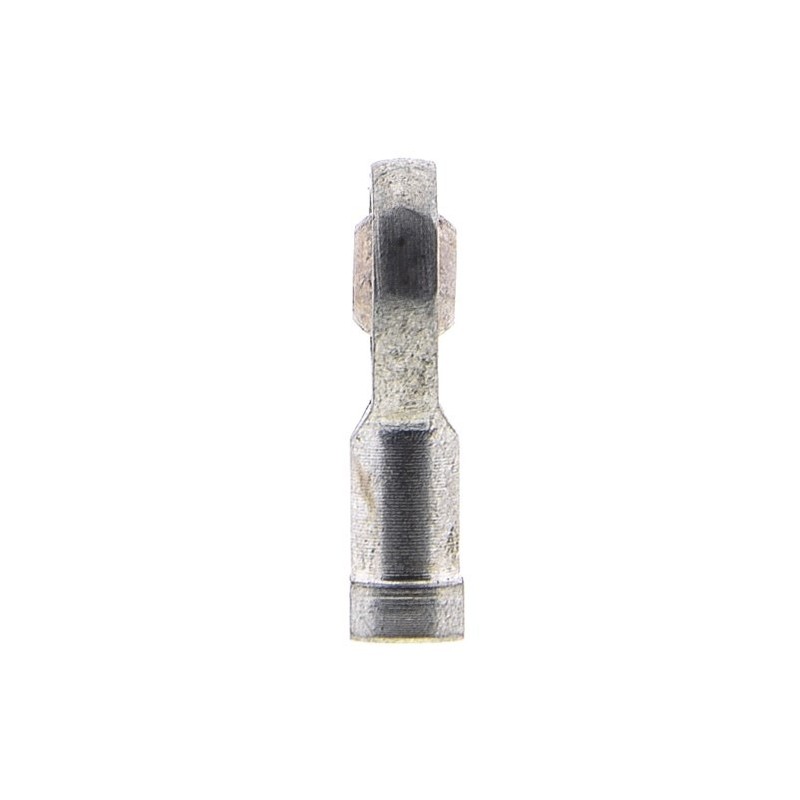

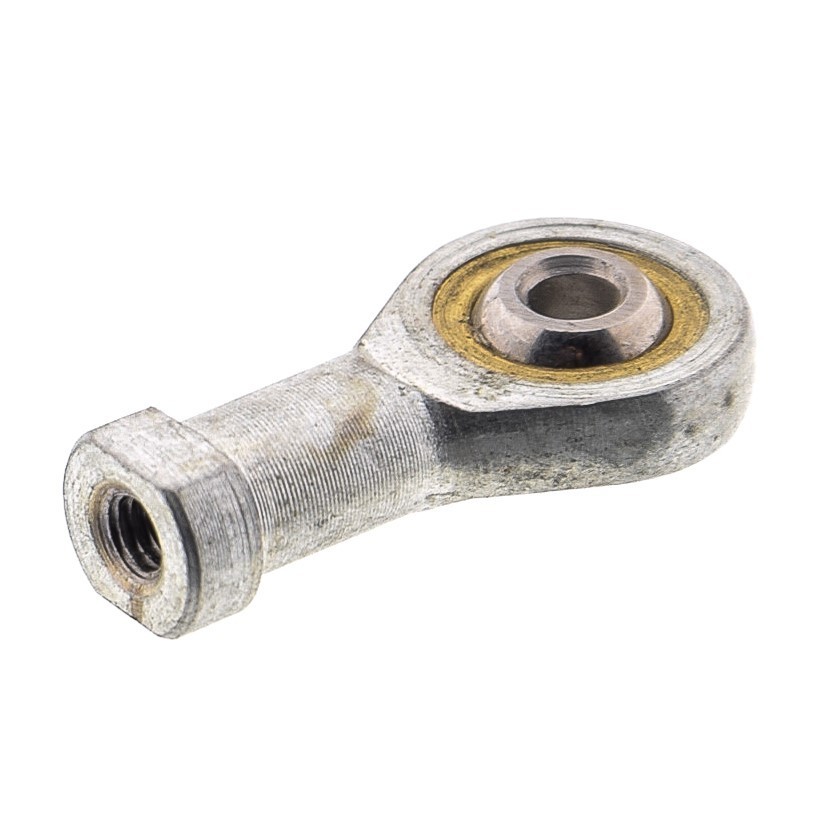

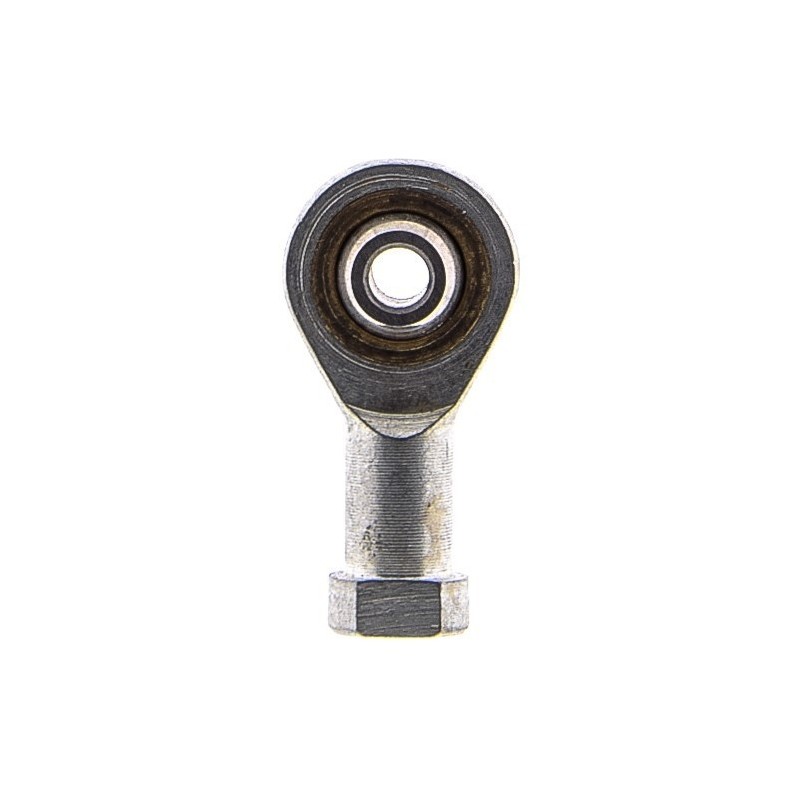

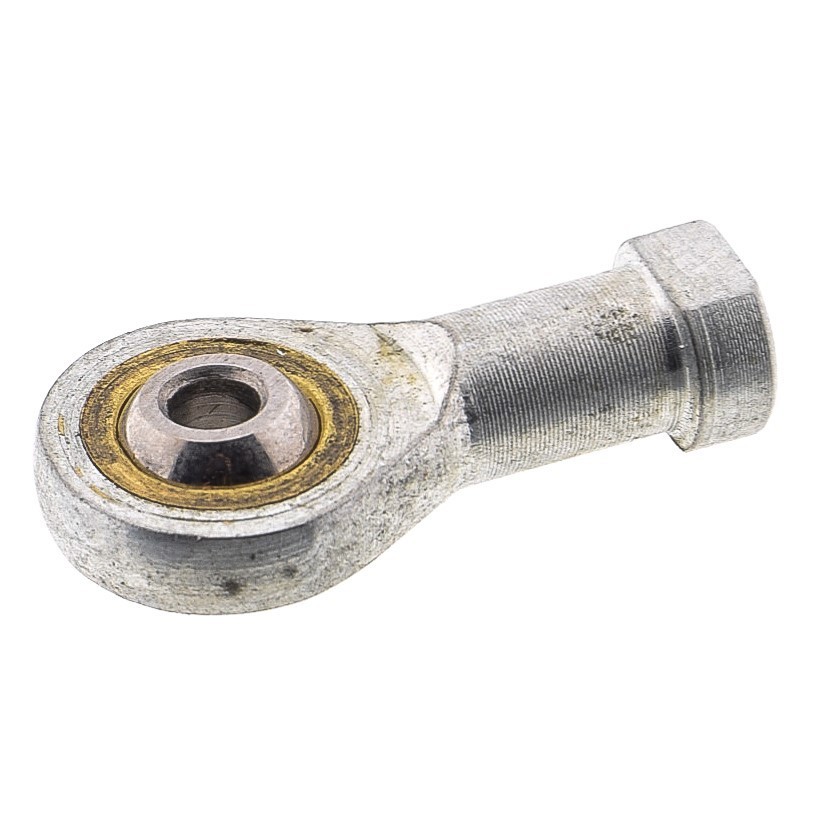

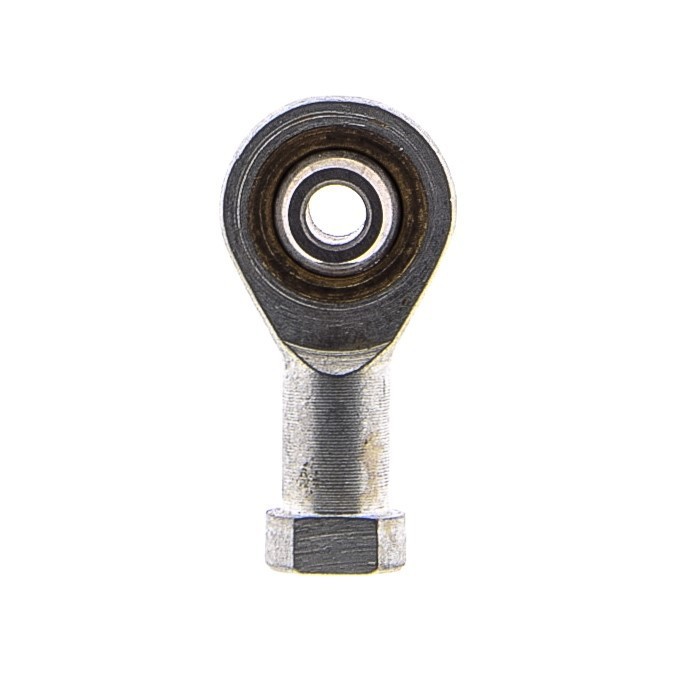

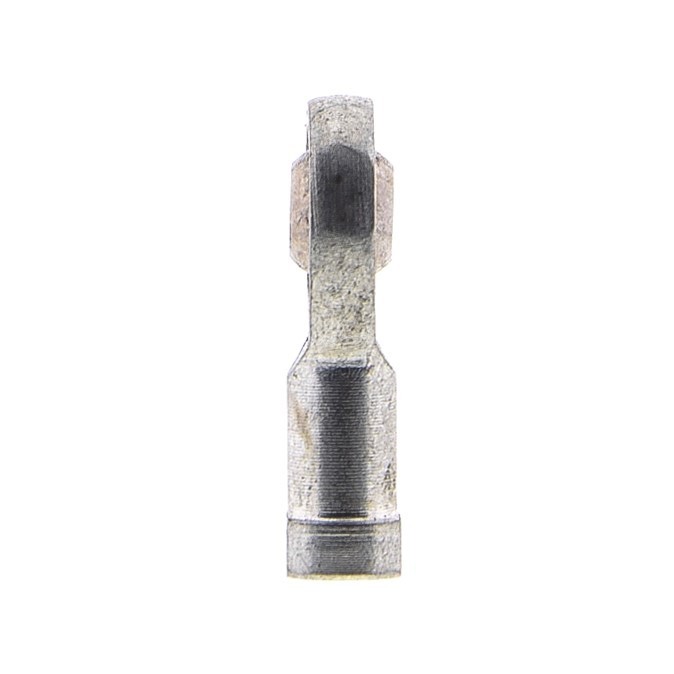

Głowica przegubowa MAGNUM TS8T10 M4x0.7

Głowica MAGNUM z przegubem kulowym do siłowników pneumatycznych. Końcówka przeznaczona do montażu na tłoczysku siłownika. Stosowanie głowicy pozwala na niwelowanie obciążeń powstających podczas pracy siłownika co korzystnie wpływa na jego żywotność.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 6432

DANE TECHNICZNE:
- materiał obudowy: stal ocynkowana
- materiał pierścienia wewnętrznego: stal
- materiał pierścienia zewnętrznego: mosiądz
- temperatura otoczenia: -40 - 150 °C
- rozmiar gwintu: M4
- średnica tłoka: 8-10 mm

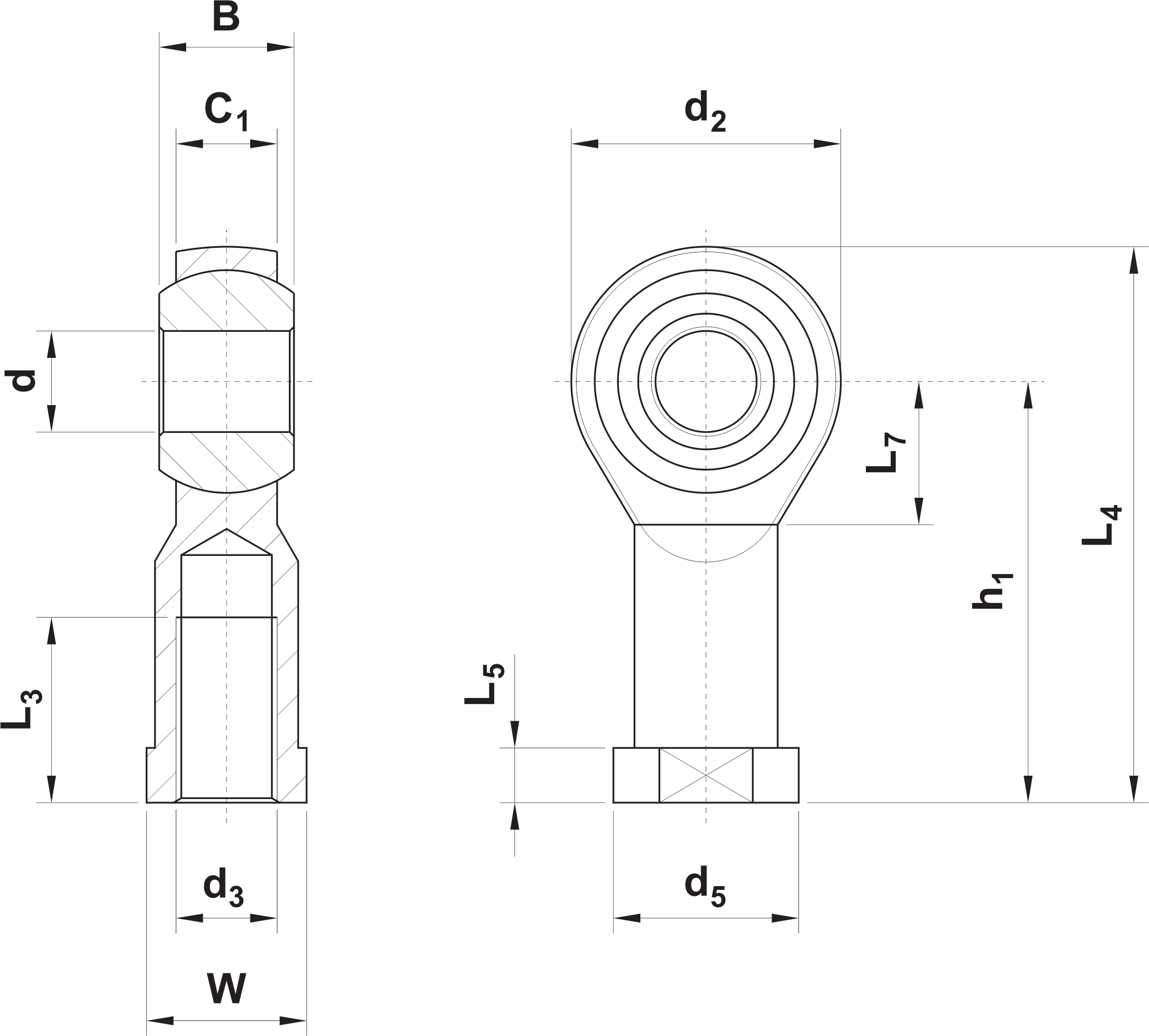

WYMIARY:
- d3: M4x0.7
- d: Ø5 mm
- B: 8 mm
- C1: 6 mm
- d2: 18 mm
- d5: Ø11 mm
- h1: 27 mm
- L3: 10 mm
- L4: 36 mm
- L5: 4 mm
- L7: 10 mm
- W: 9 mm
