Mocowanie do siłownika proste tylne kompletne D-50 XANL/050

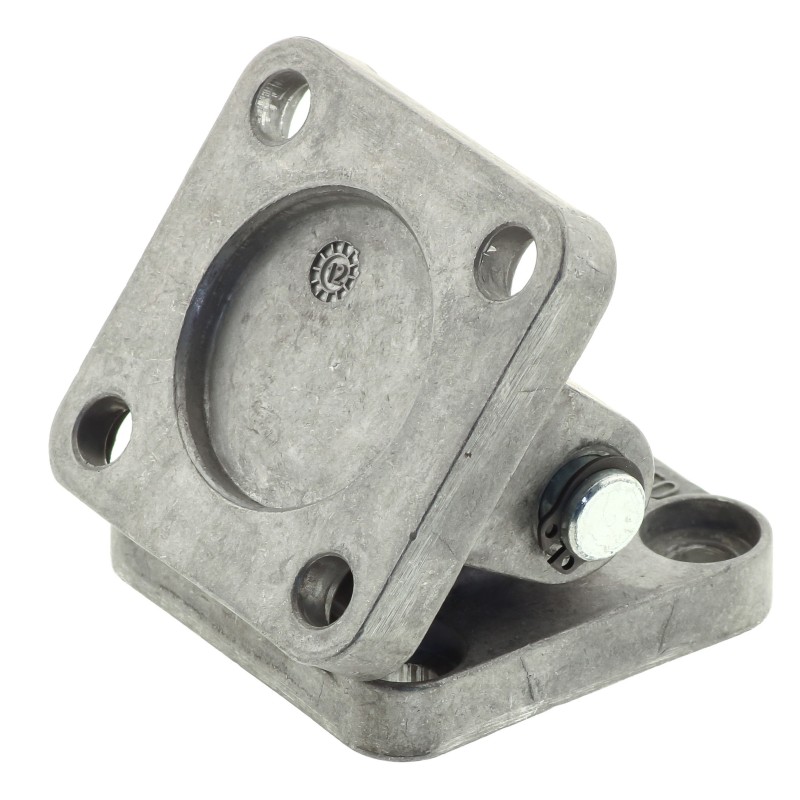

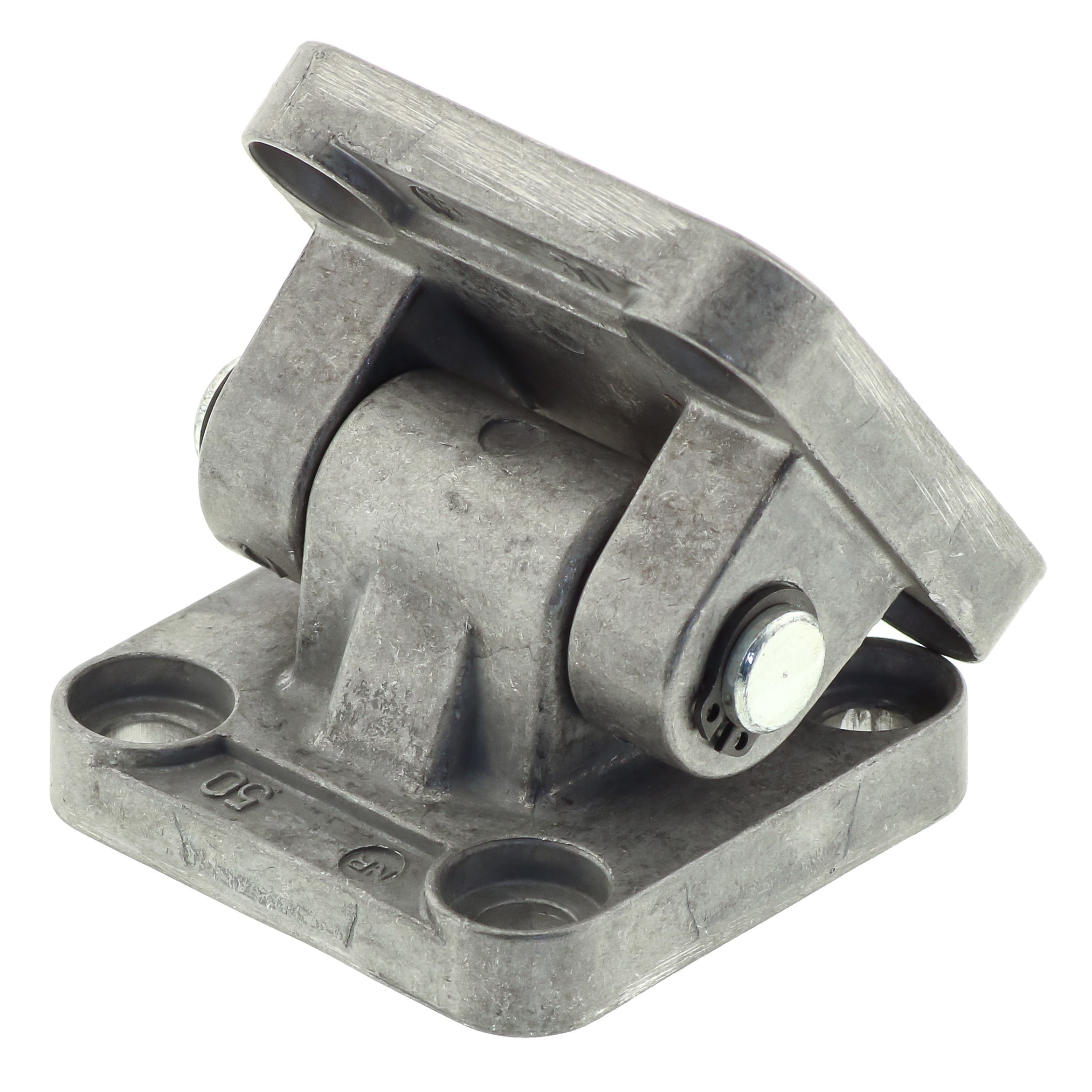

Kompletne mocowanie wahliwe tylne ze sworzniem MAGNUM do siłowników pneumatycznych standardowych, przeznaczone jest do montażu na pokrywie tylnej siłownika. Mocowanie proste umożliwia wykonywanie ruchów siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552 oraz 6431

DANE TECHNICZNE:
- materiał uchwytu: aluminium
- materiał sworznia: stal
- śruby montażowe: brak
- średnica siłownika: 50 mm

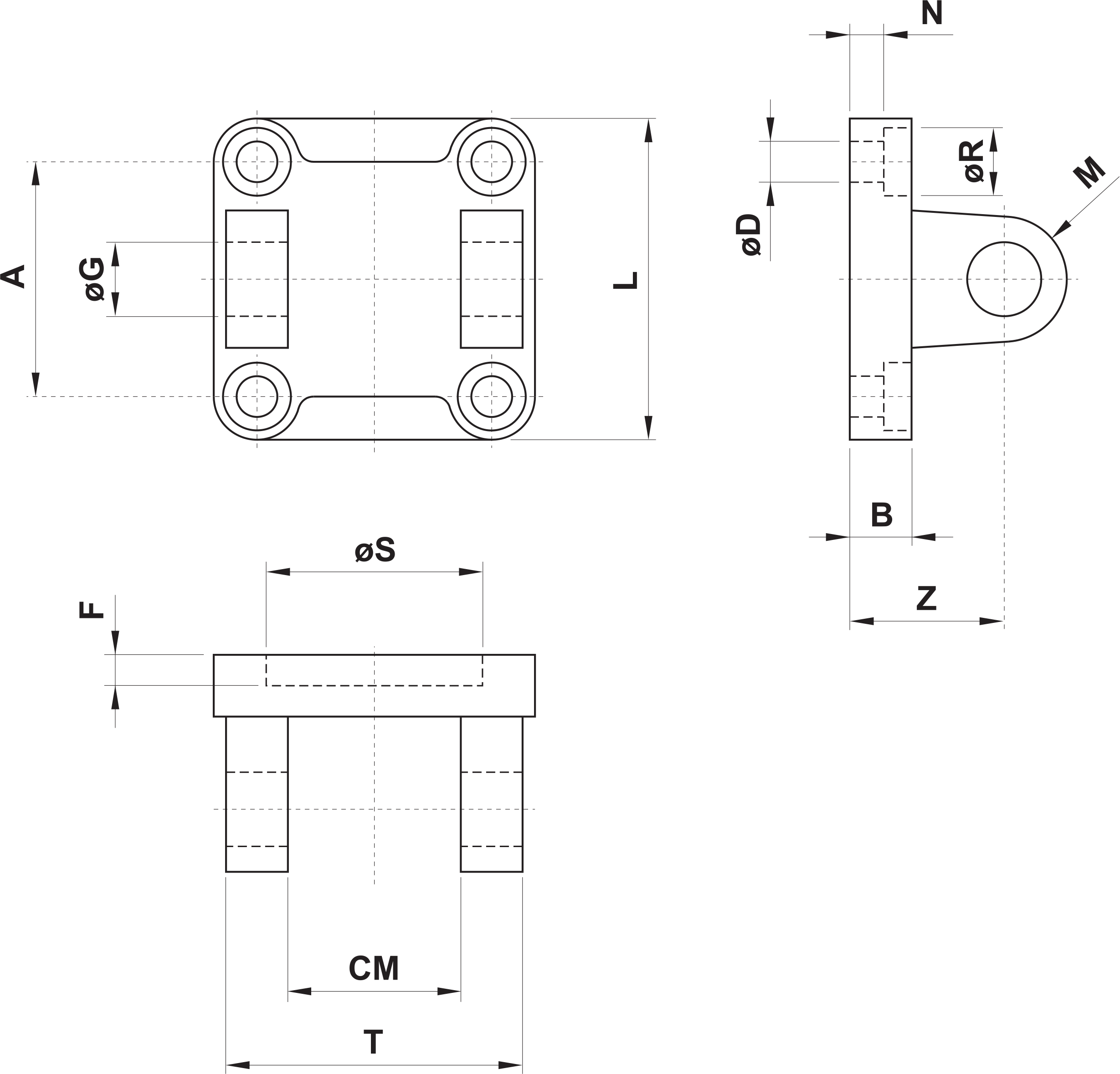

WYMIARY: TYP A
- A: 46,5 mm
- B: 11 mm
- CM: 32 mm
- D: 9 mm
- F: 5 mm
- G: 12 mm
- L: 65 mm
- M: 12 mm
- N: 6,5 mm
- R: 15 mm
- S: 40 mm
- T: 60 mm
- Z: 27 mm

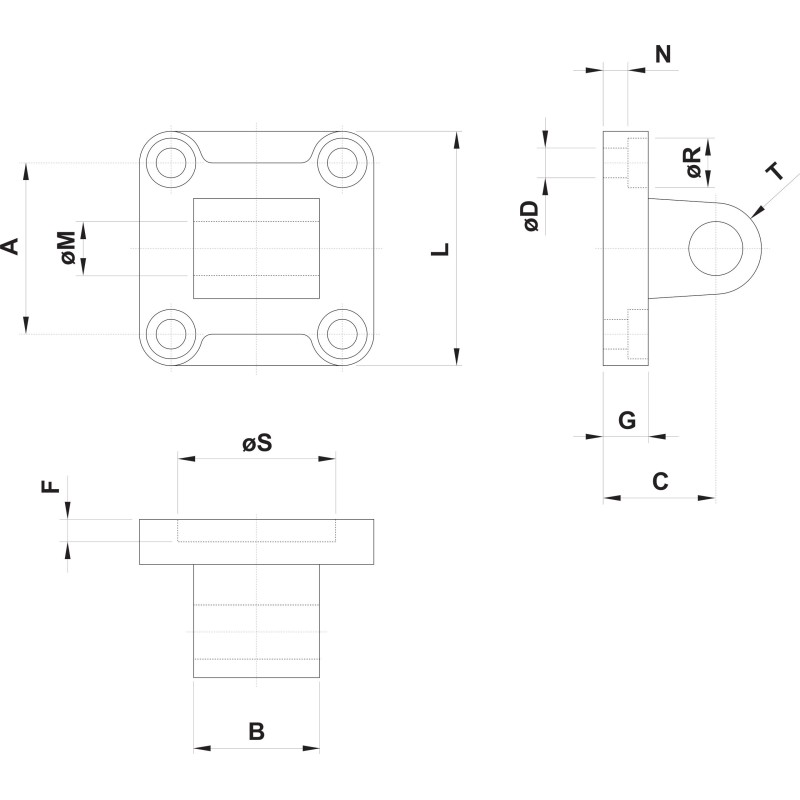

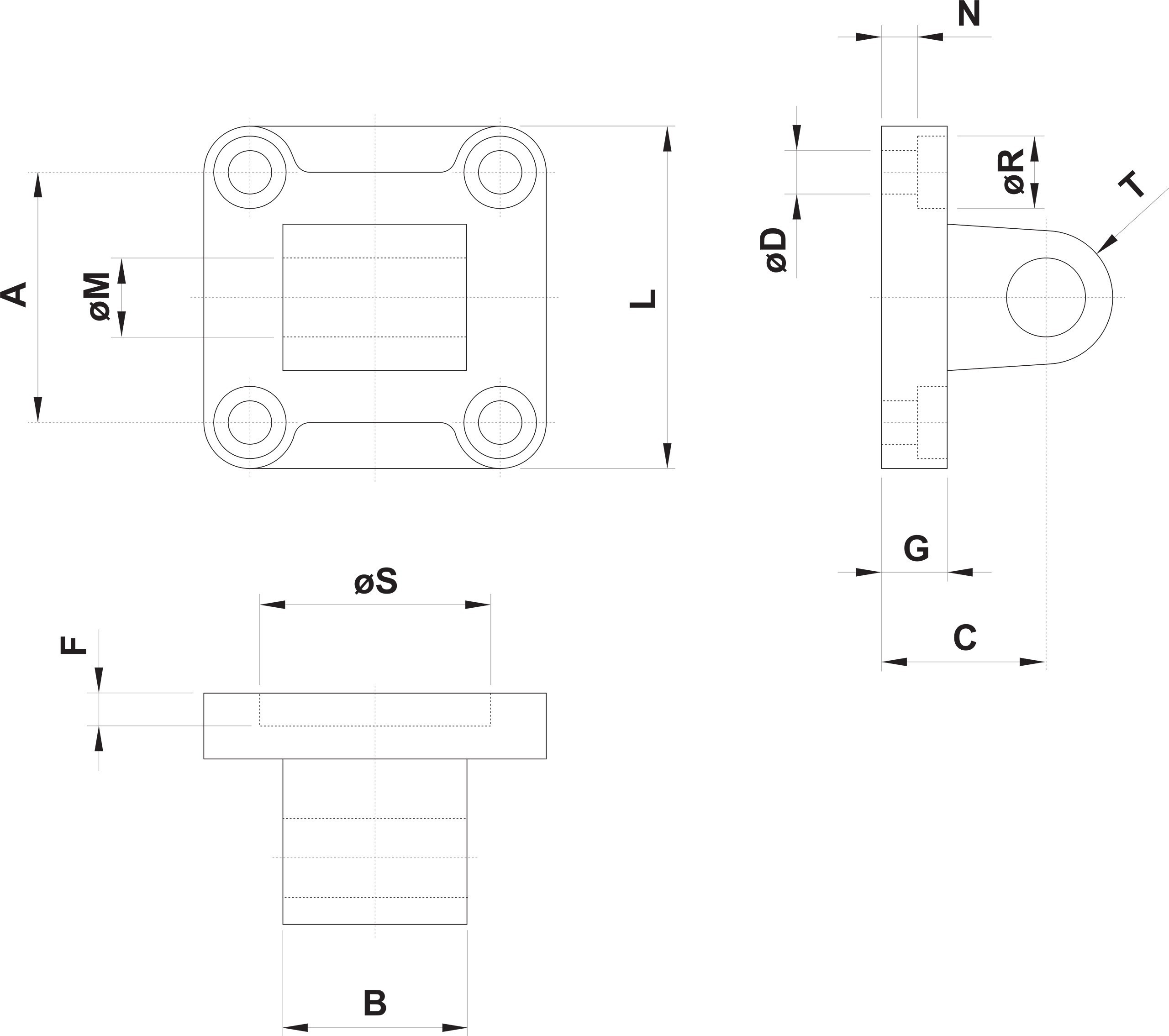

WYMIARY: TYP B
- A: 46,5 mm
- B: 32 mm
- C: 27 mm
- D: 9 mm
- F: 5 mm
- G: 11 mm
- L: 65 mm
- M: 12 mm
- N: 6,5 mm
- R: 15 mm
- S: 40 mm
- T: 12 mm
