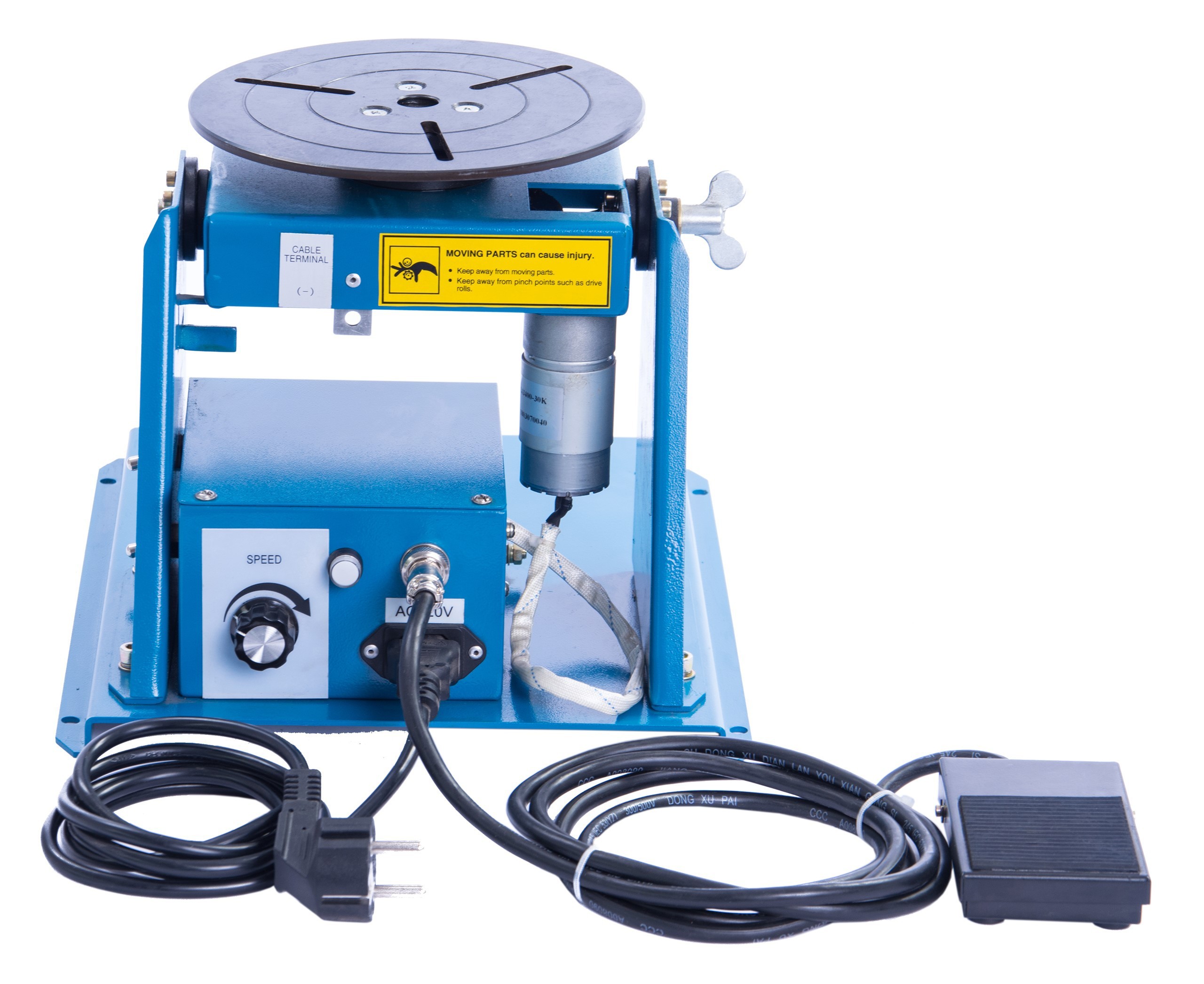

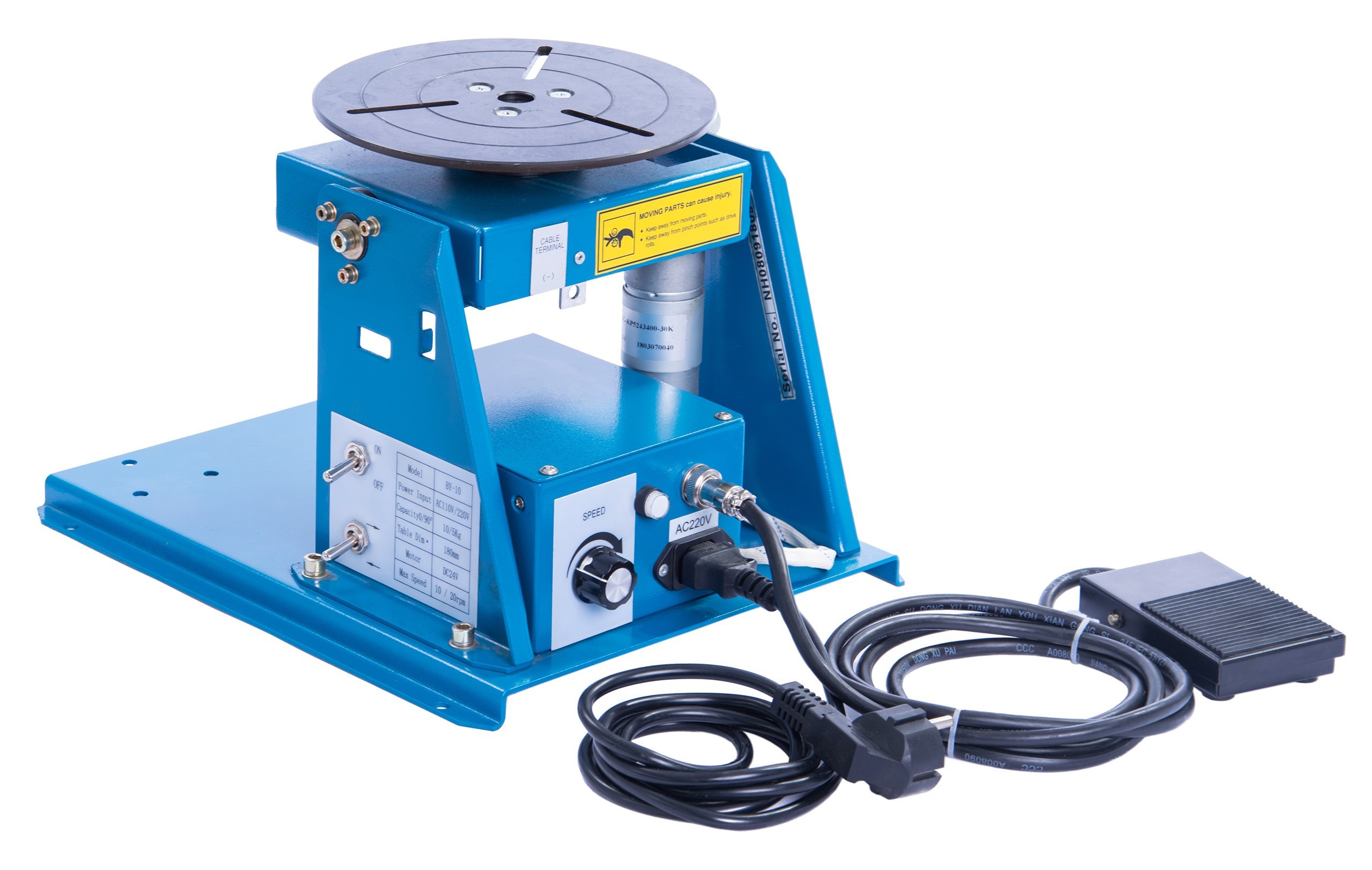

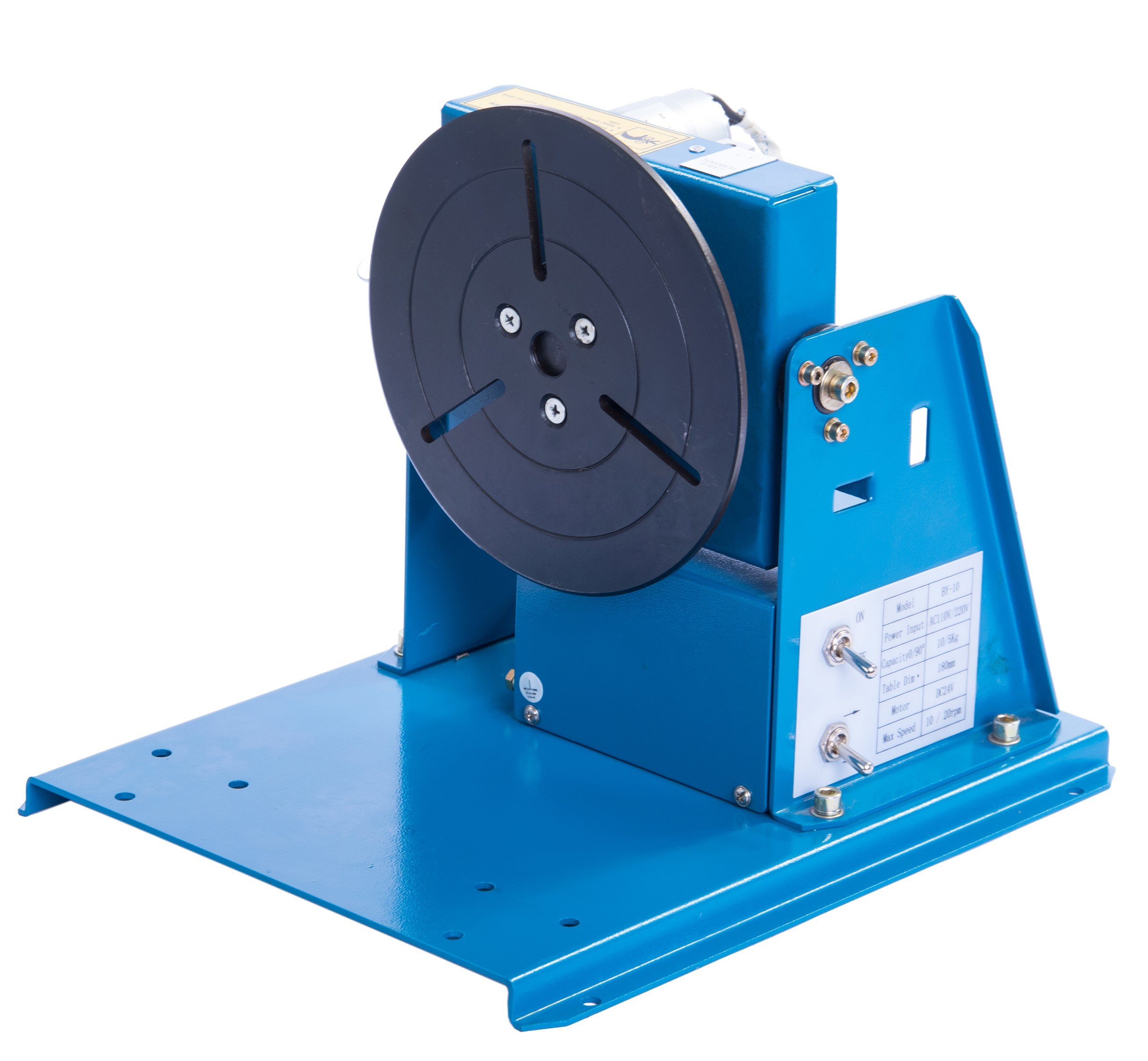

Obrotnik pozycjoner spawalniczy MAGNUM BY 10

Obrotnik BY10 marki MAGNUM jest uniwersalnym urządzeniem pomocniczym przy pracach spawalniczych, montażowych.

Urządzenie znajduje zastosowanie w prostych i częściowo zautomatyzowanych procesach technologicznych. Obrotnik jest szczególnie przydatny przy spawaniu elementów walcowych, takich jak rury, zbiorniki itp.

Pozwala na bezpieczne, dokładne i szybkie spawanie w optymalnej pozycji.

Solidne wykonanie urządzenia przekłada się na jego wytrzymałość, trwałość, podnosi również jakość wykonywanych prac.

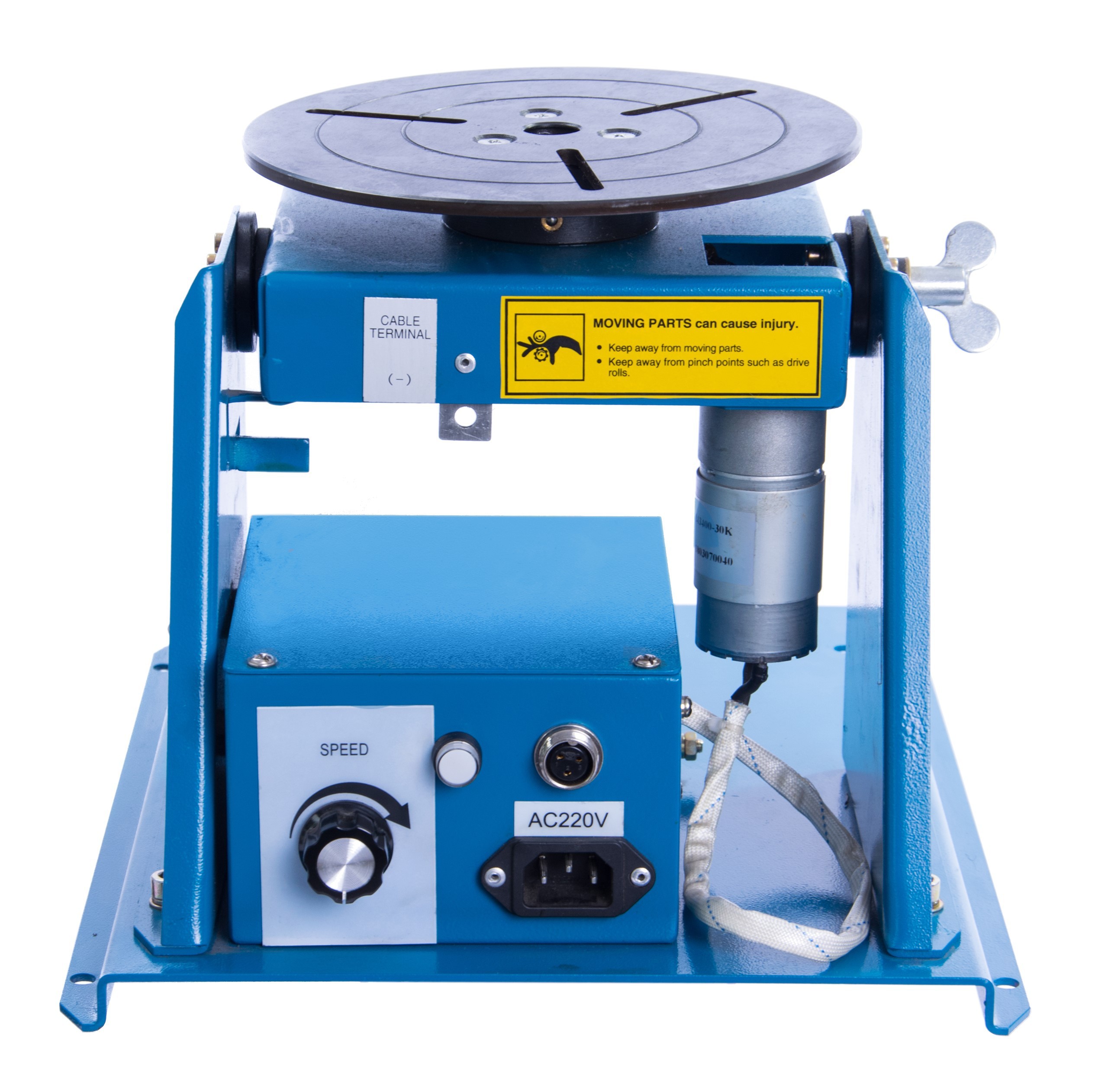

KONSTRUKCJA / BUDOWA ORBOTNIKA BY-10
- przełącznik kierunku obrotów,
- wyłącznik kierunku obrotów,
- płynna regulacja prędkości obrotów talerza,
- zwarta, kompaktowa konstrukcja,

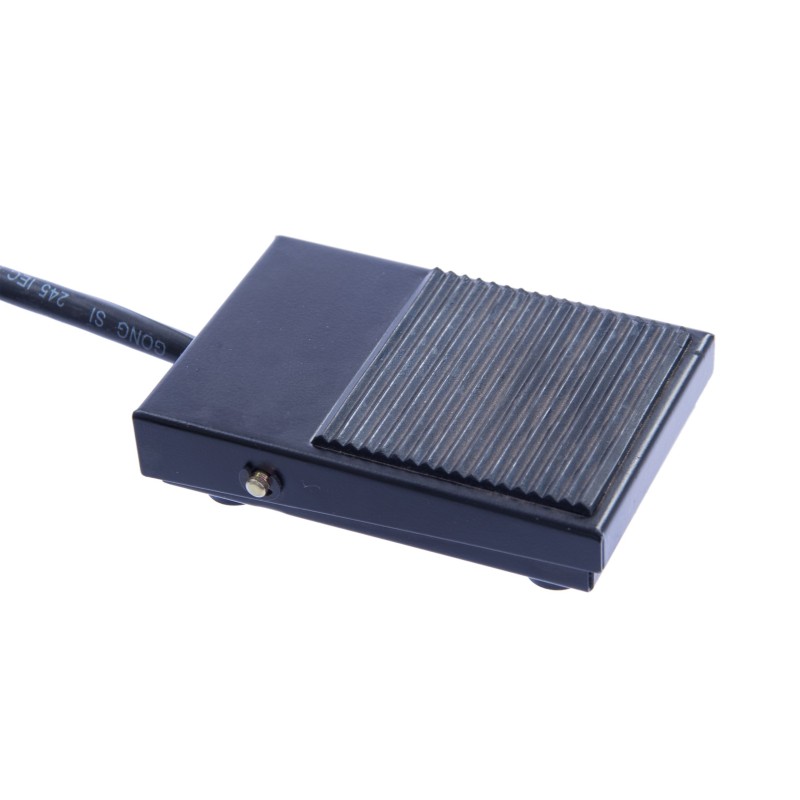

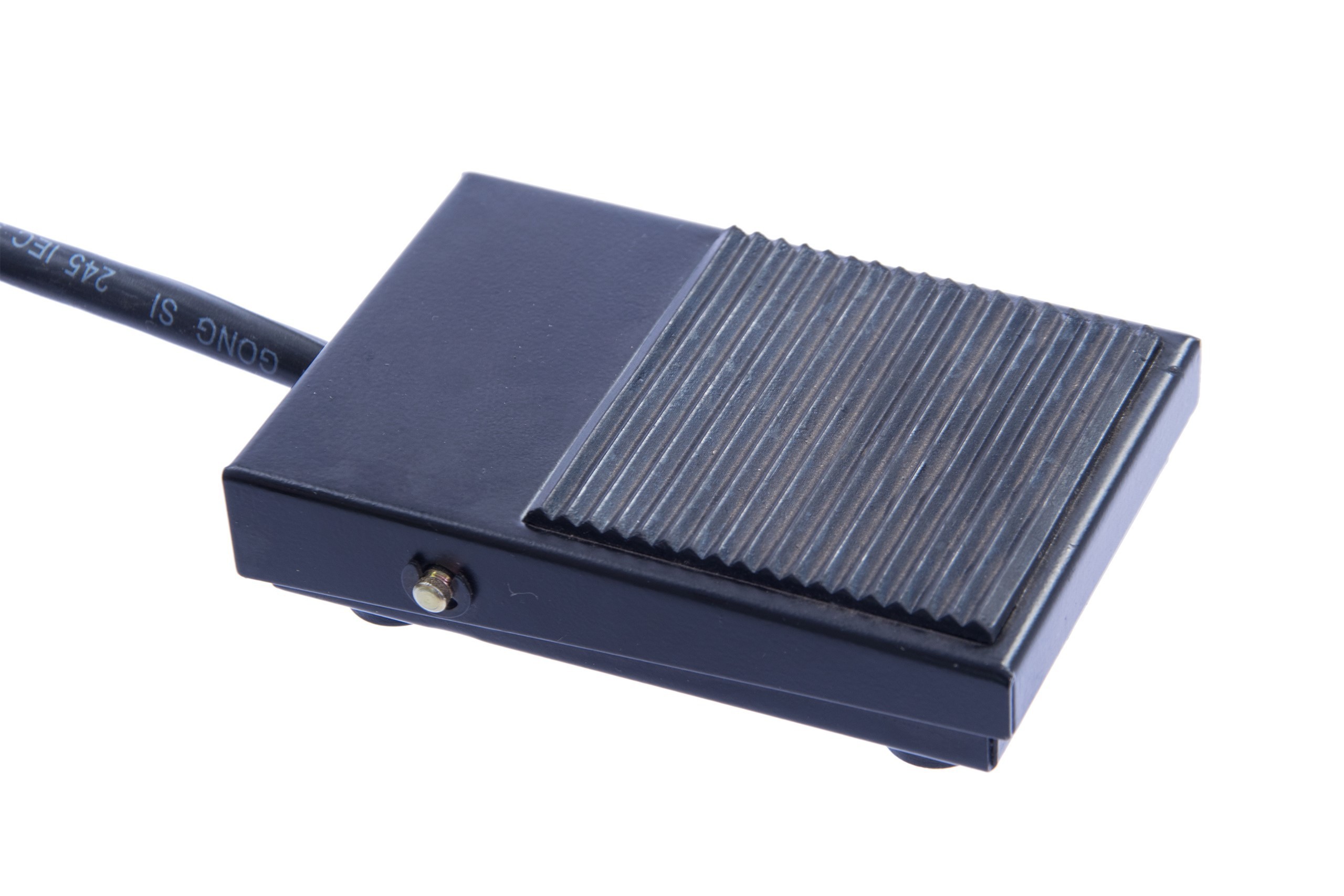

- pedał sterujący,
- bezpiecznik termiczny,
- stabilna regulacja obrotów,

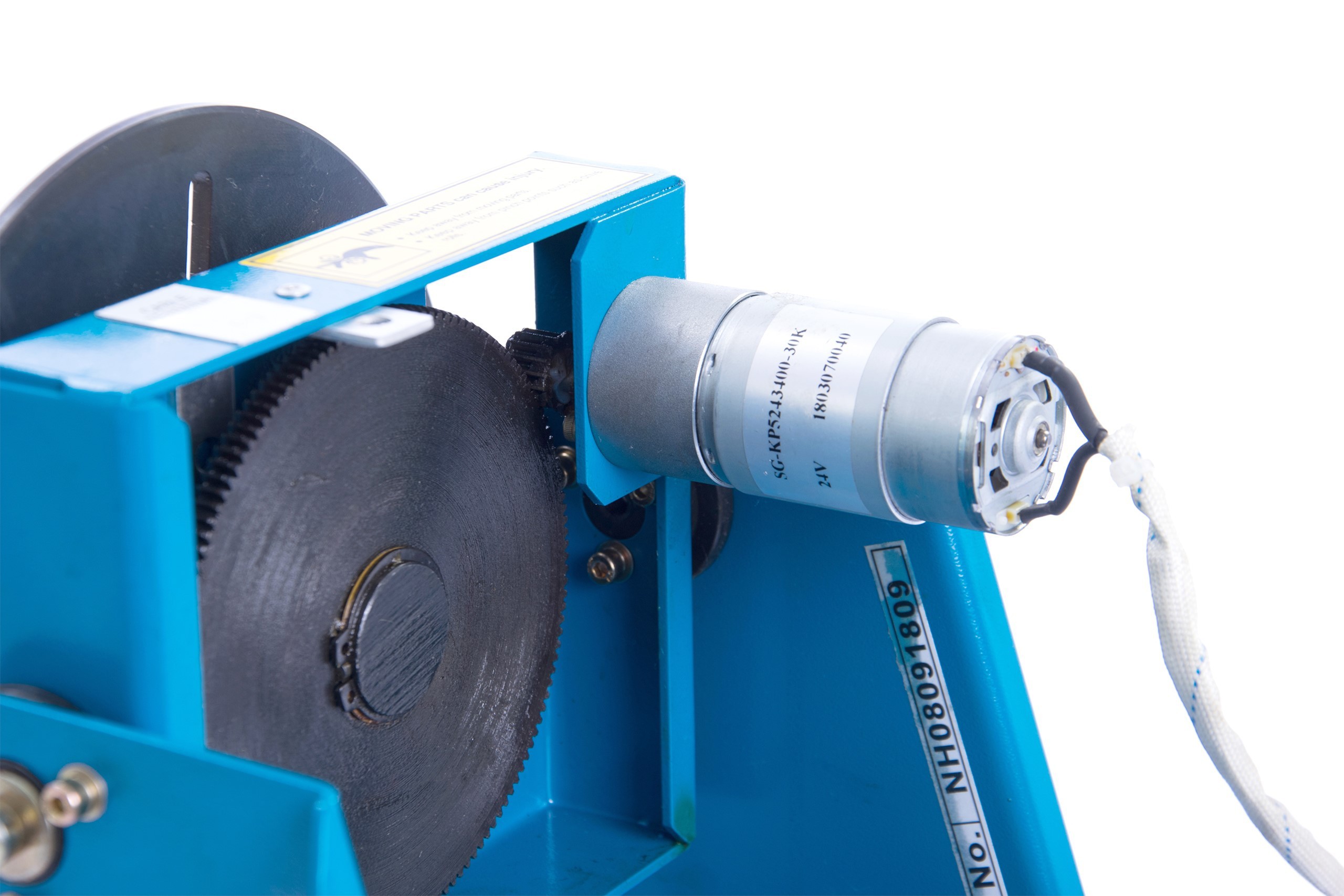

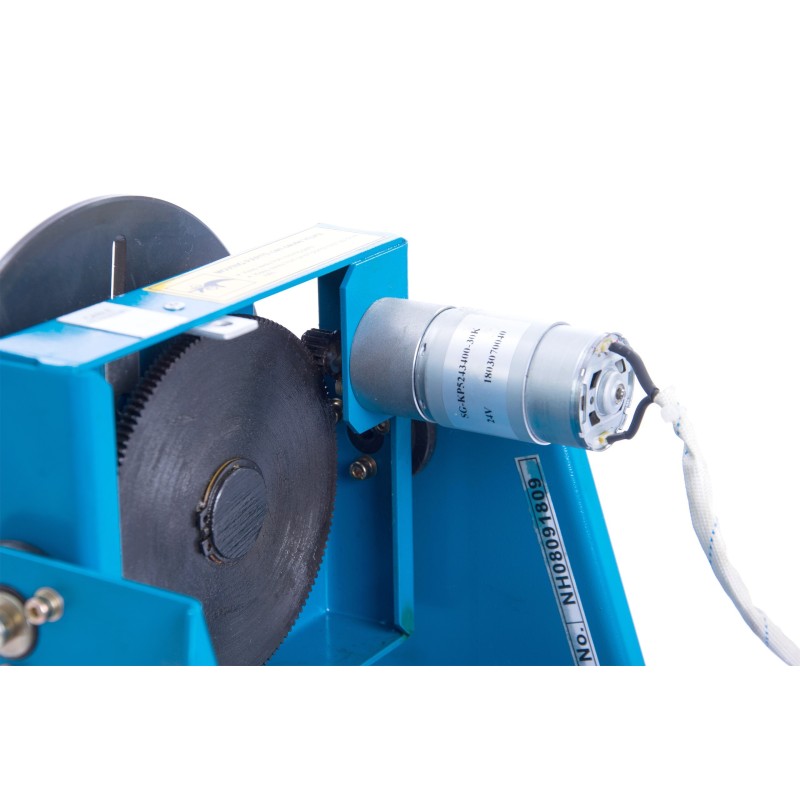

- silnik szczotkowy,

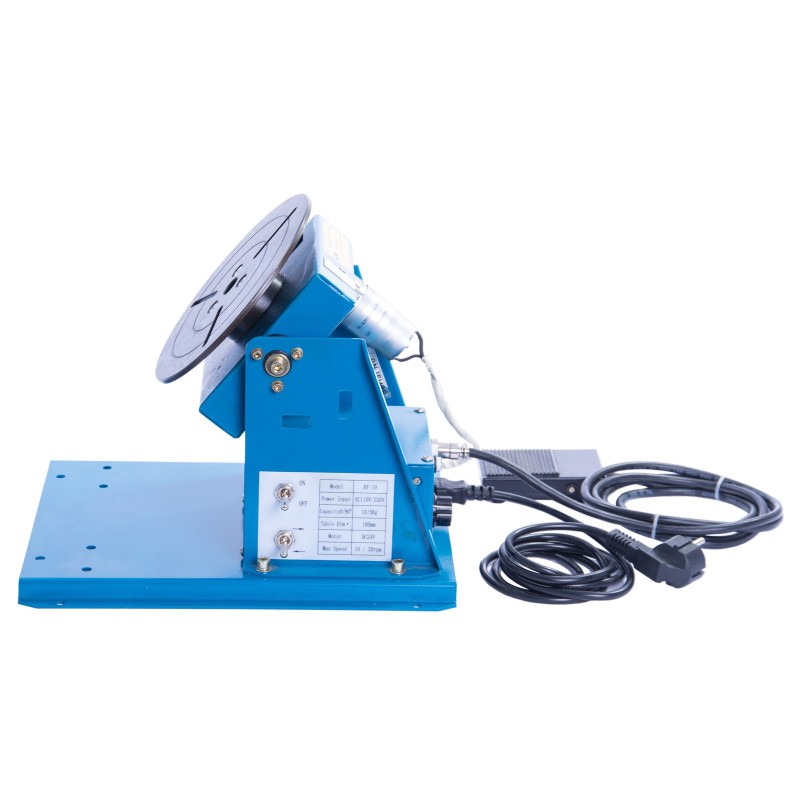

- zakres pochylenia talerza 0 - 90°,
- możliwość montażu uchwytu centrującego,

ZALETY STOSOWANIA OBROTNIKÓW:
- wyższa wydajności pracy,
- obniżenie kosztów produkcji,
- powtarzalność wykonanych złączy,
- elastyczność w użytkowaniu,
- poprawia warunki pracy spawacza,

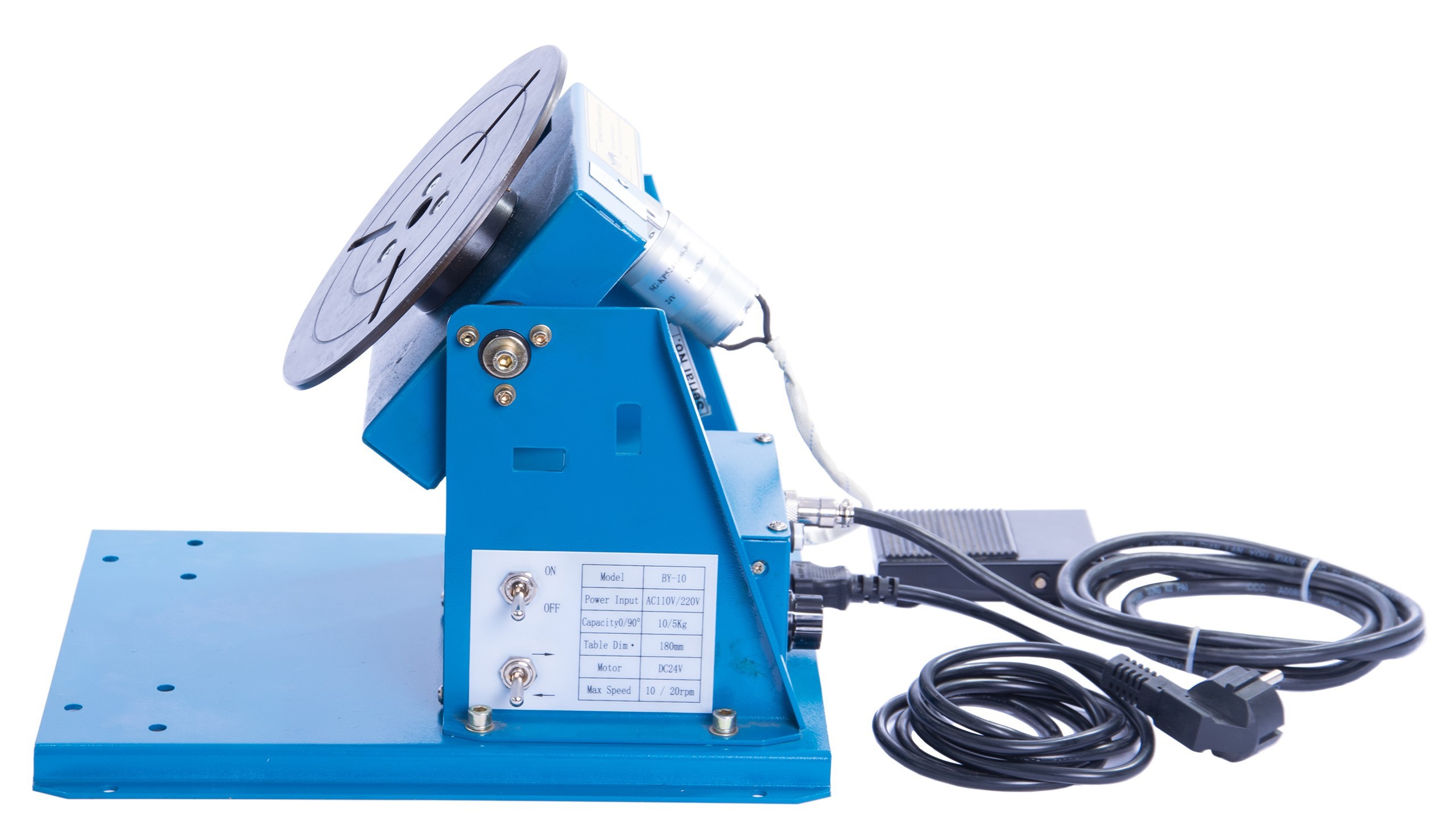

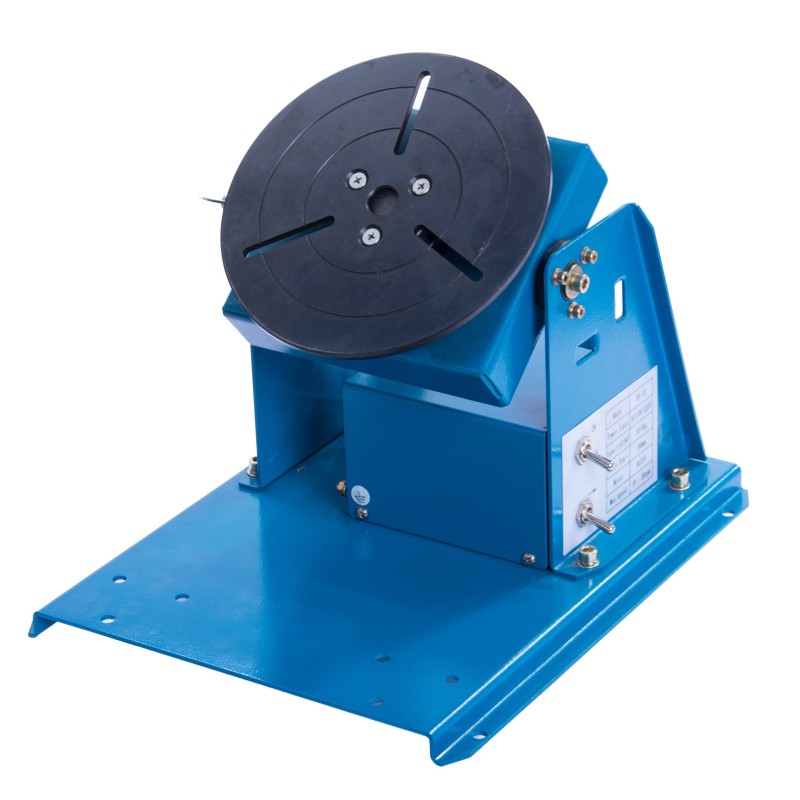

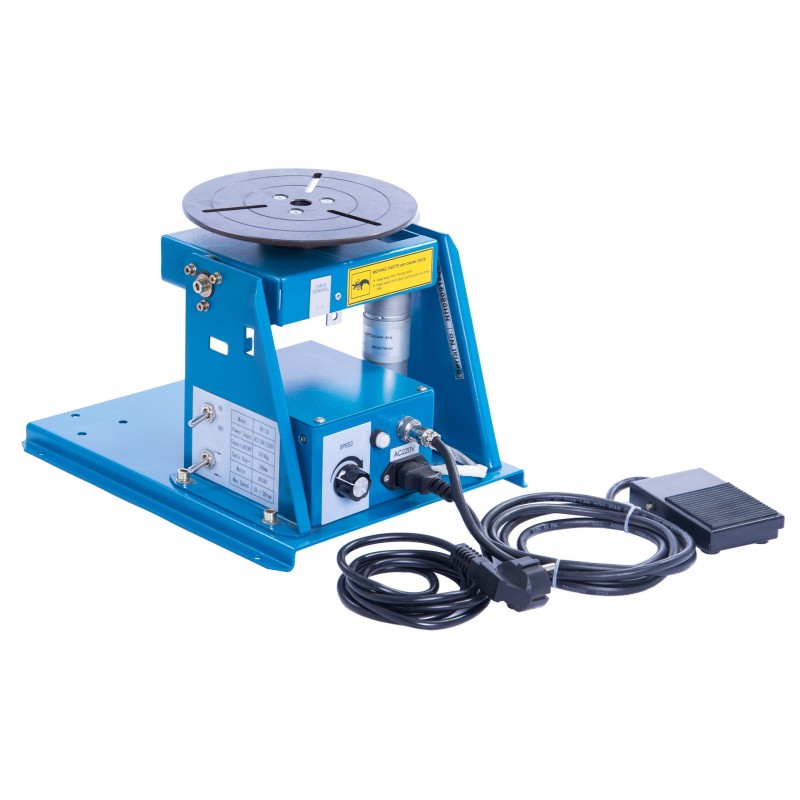

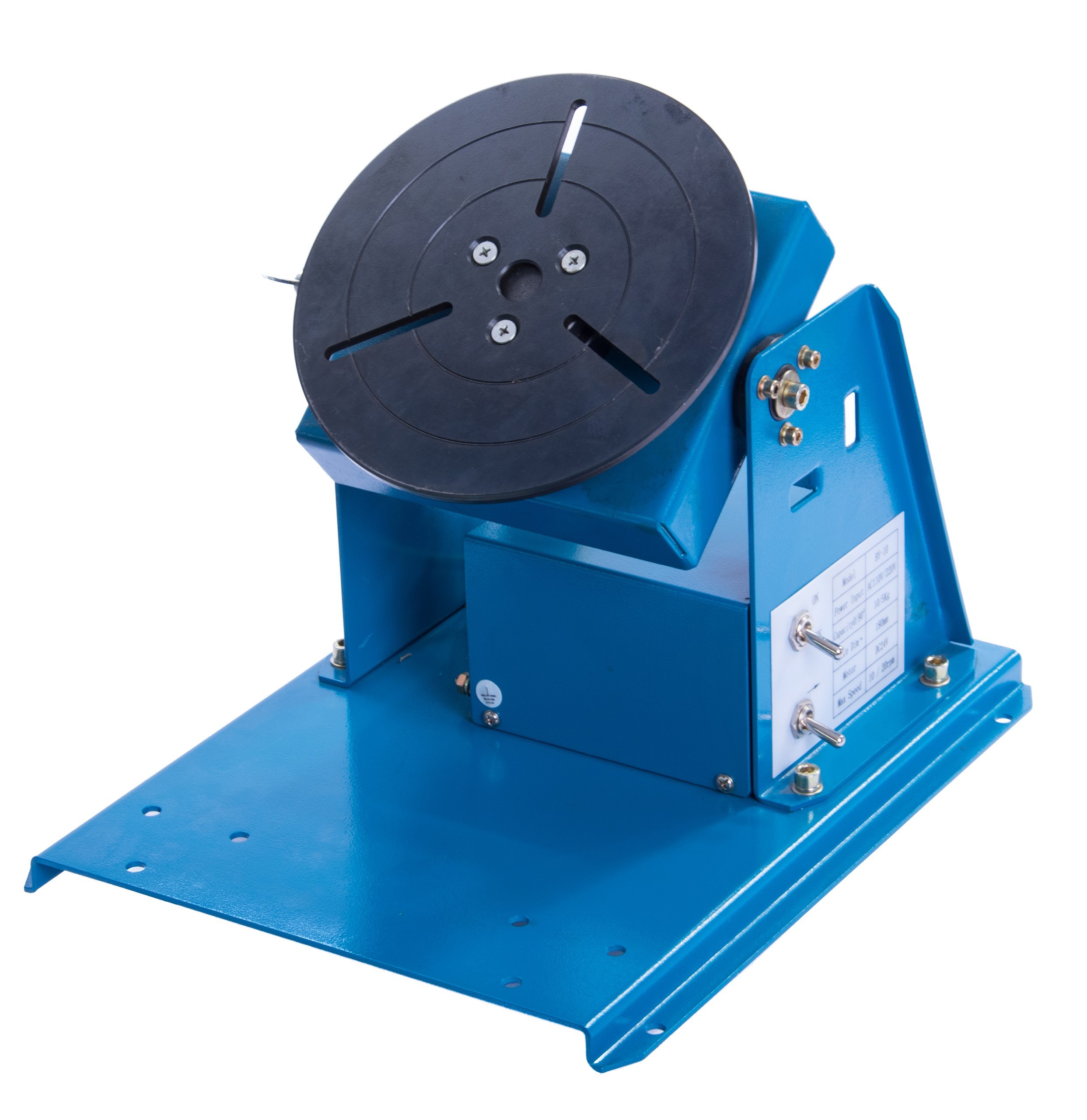

Tarcza obrotnika może być pochylana w zakresie 0 -90°. Wyposażona jest w rowki montażowe, w których można montować szczęki i uchwyty. Urządzenie ma możliwość wyboru kierunku obrotu tarczy obrotnika i regulowania prędkości obrotowej. Wyposażone jest w pedał sterowniczy (start-stop) umożliwiający sterowanie pracą.

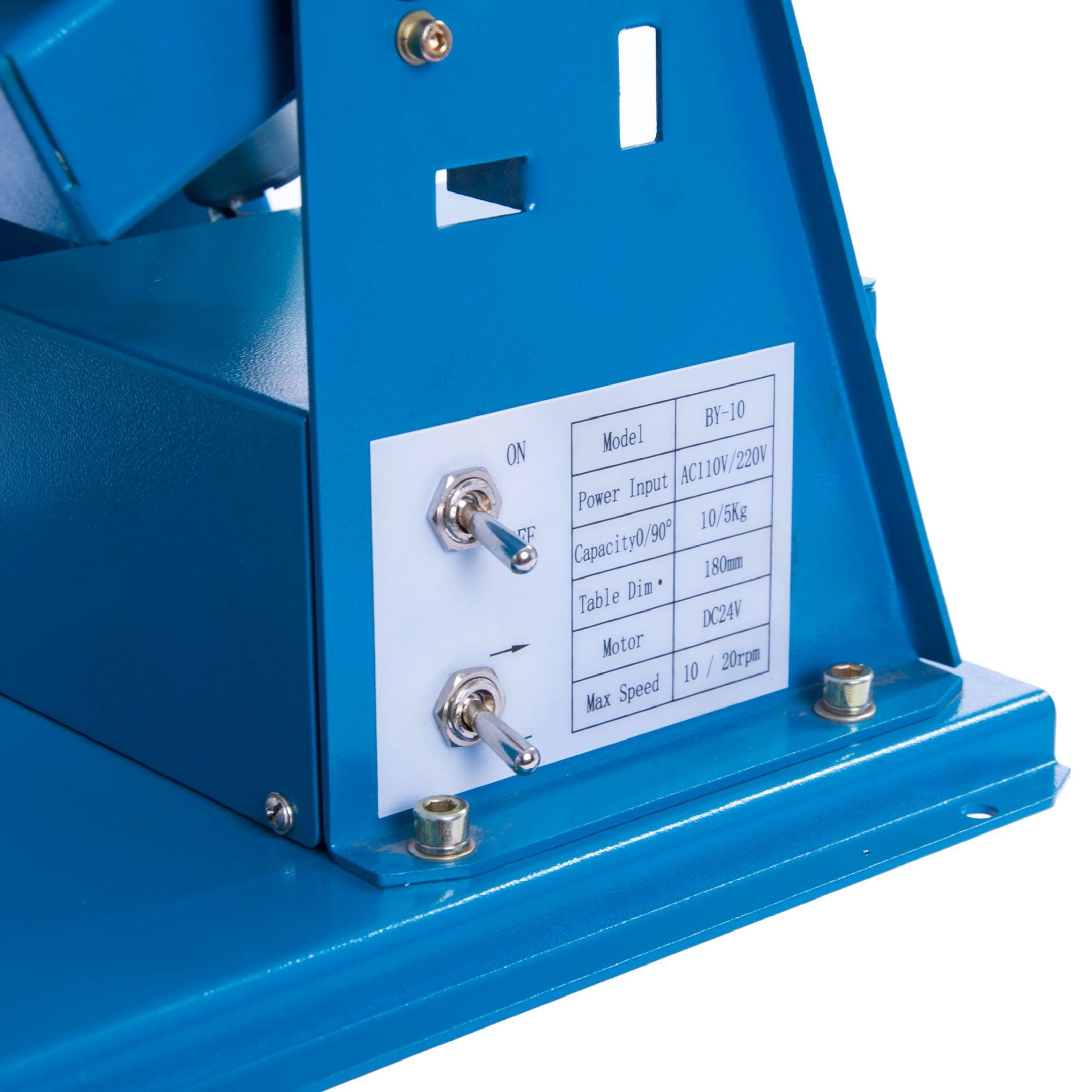

DANE TECHNICZNE:
- Zasilanie: 230V AC 50/60 [Hz]
- Moc silnika: 10 [W]
- Nośność pozioma: 10 [kg]
- Nośność pionowa: 5 [kg]
- Średnica stołu: 180 [mm]
- Średnica obrabianych elementów: 215 [mm]
- Maksymalny pochył stołu: 0 - 90 [º]
- Zakres regulacji obrotów: 2 -16 [obr./min]
- Regulacja obrotów: płynna
- Całkowita długość:  320 [mm]
- Całkowita szerokość: 260 [mm]
- Całkowita wysokość: 225 [mm]
- Prąd spawania, (max. obciążenie): 200 [A]
- Waga: 10 [kg]

ZESTAW ZAWIERA:
- Urządzenie obrotnik MAGNUM BY10,
- Pedał sterujący,
- Kabel zasilający,
- Instrukcję obsługi.
