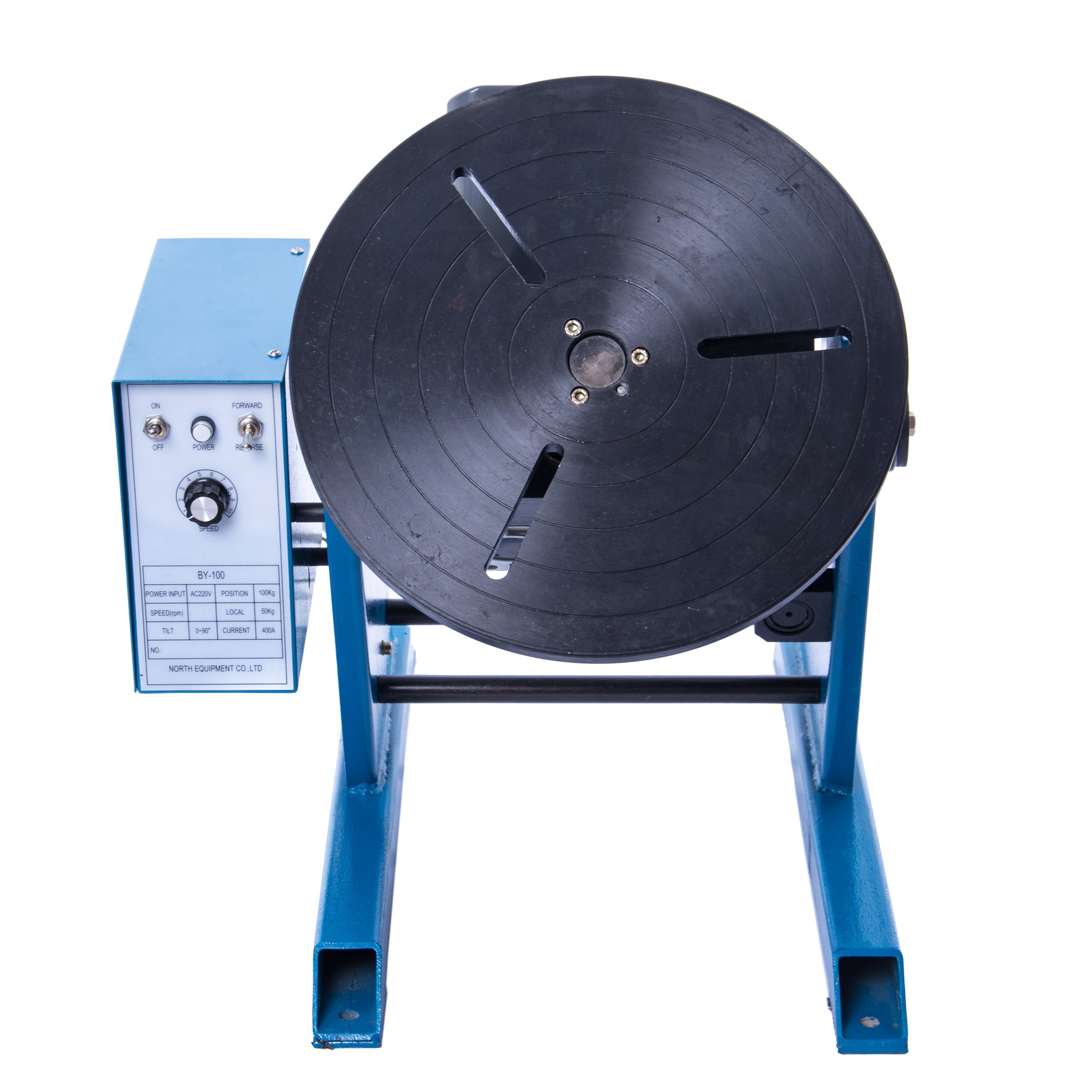

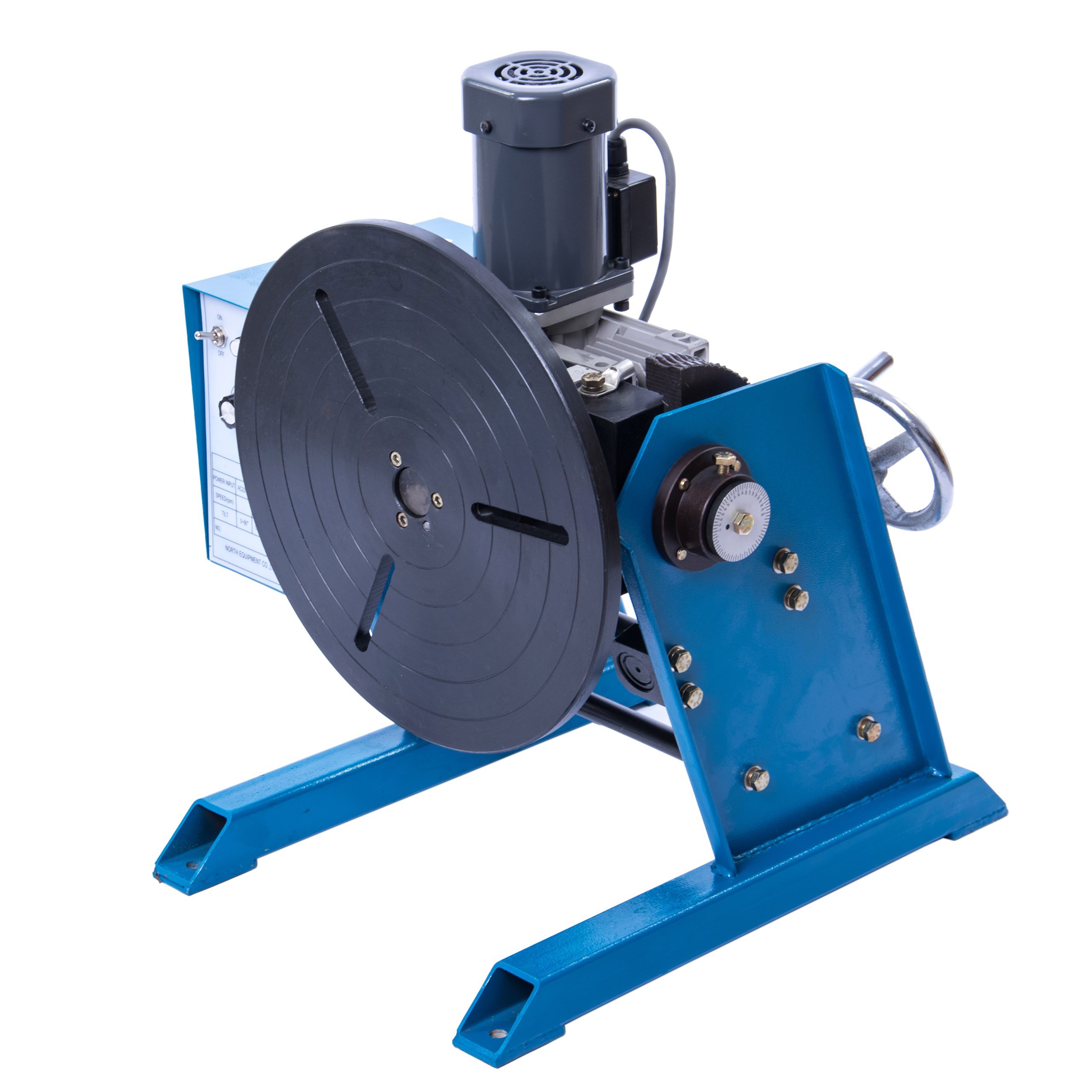

Obrotnik pozycjoner spawalniczy MAGNUM BY-100

Obrotnik BY-100 marki MAGNUM to profesjonalne urządzenie pomocnicze przy wykonywaniu pracach spawalniczych, montażowych.

Urządzenie znajduje zastosowanie w prostych i częściowo zautomatyzowanych procesach technologicznych. Obrotnik jest szczególnie przydatny przy spawaniu elementów walcowych, takich jak rury, zbiorniki itp.

Pozwala na bezpieczne, dokładne i szybkie spawanie w optymalnej pozycji.

Solidne wykonanie obrotnika przekłada się na jego wytrzymałość, trwałość, podnosi również jakość wykonywanych prac.

FUNKCJE / BUDOWA ORBOTNIKA BY-100

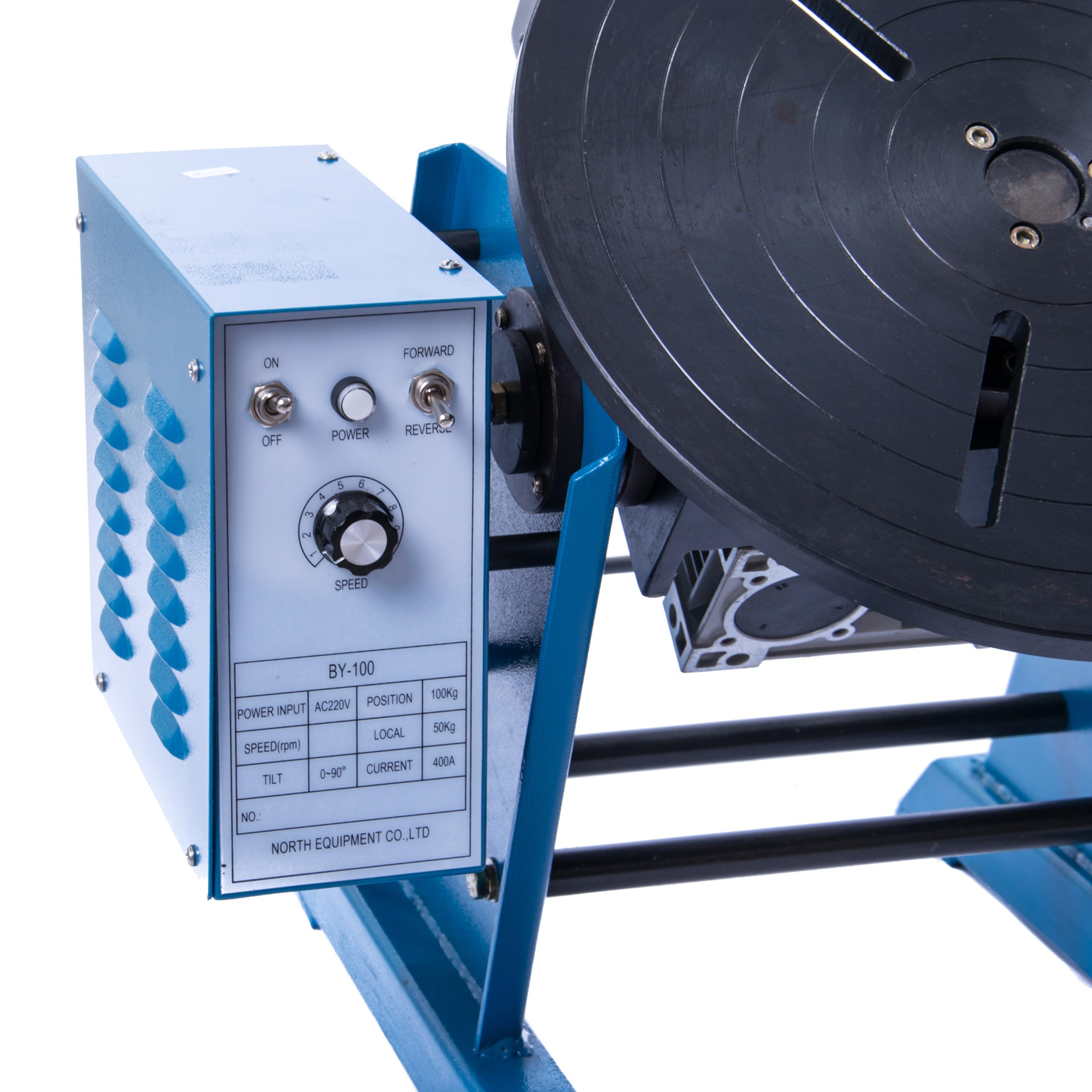

- przełącznik kierunku obrotów,
- wyłącznik kierunku obrotów,
- płynna regulacja prędkości obrotów talerza,
- zwarta, kompaktowa konstrukcja,

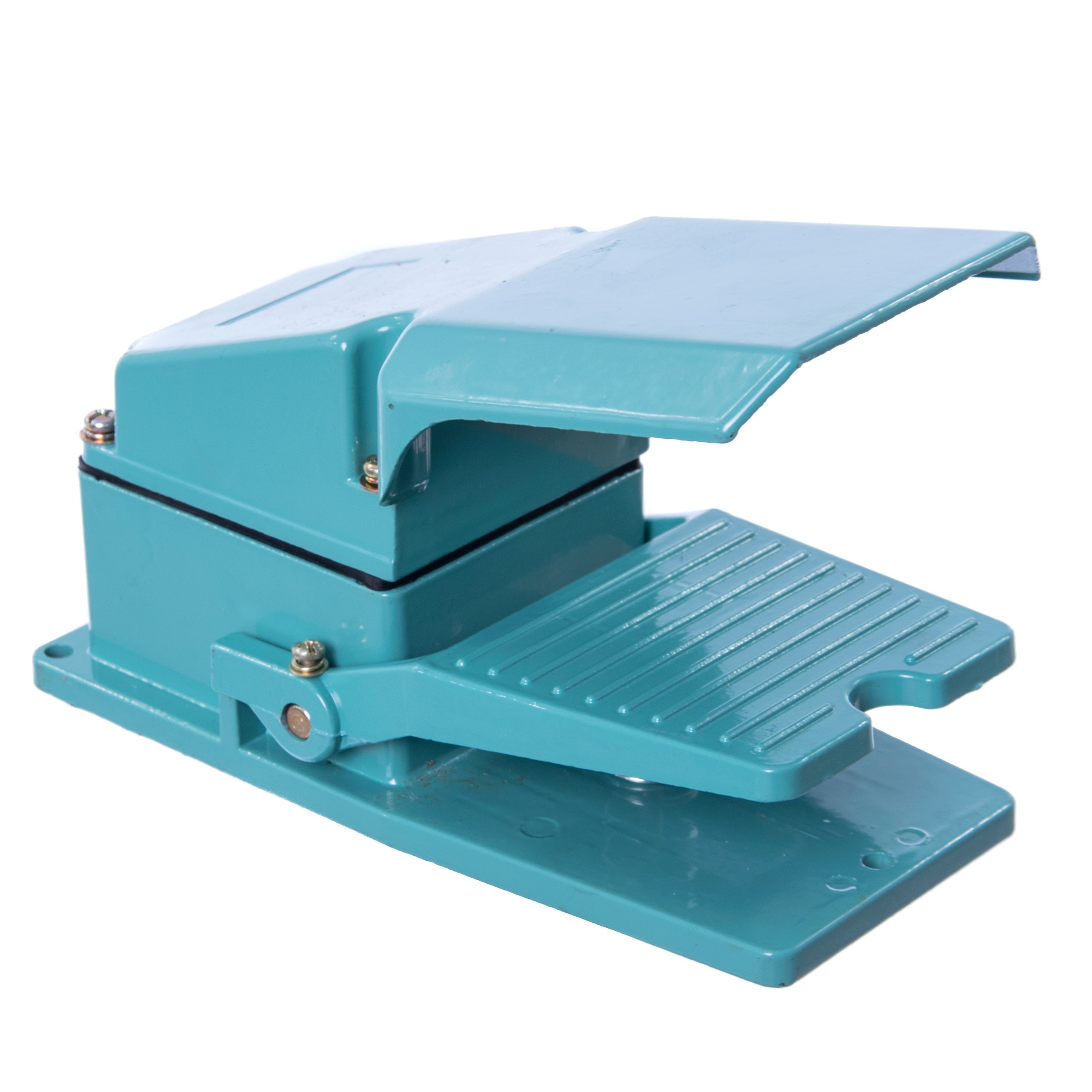

- pedał sterujący,
- bezpiecznik termiczny,
- stabilna regulacja obrotów,

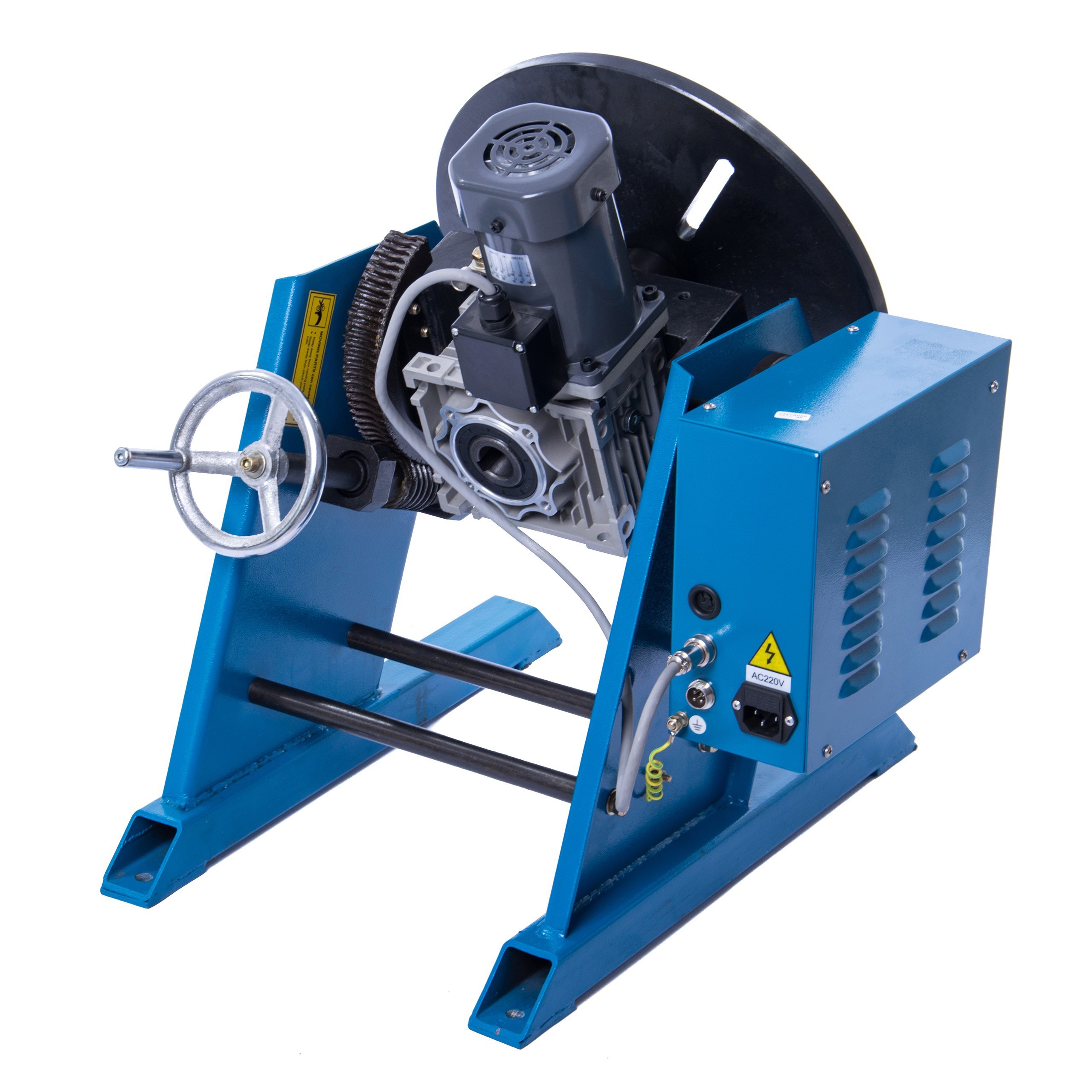

- napęd oparty na niezawodnym silniku klatkowym i falowniku sterującym precyzyjnie obrotami talerza,

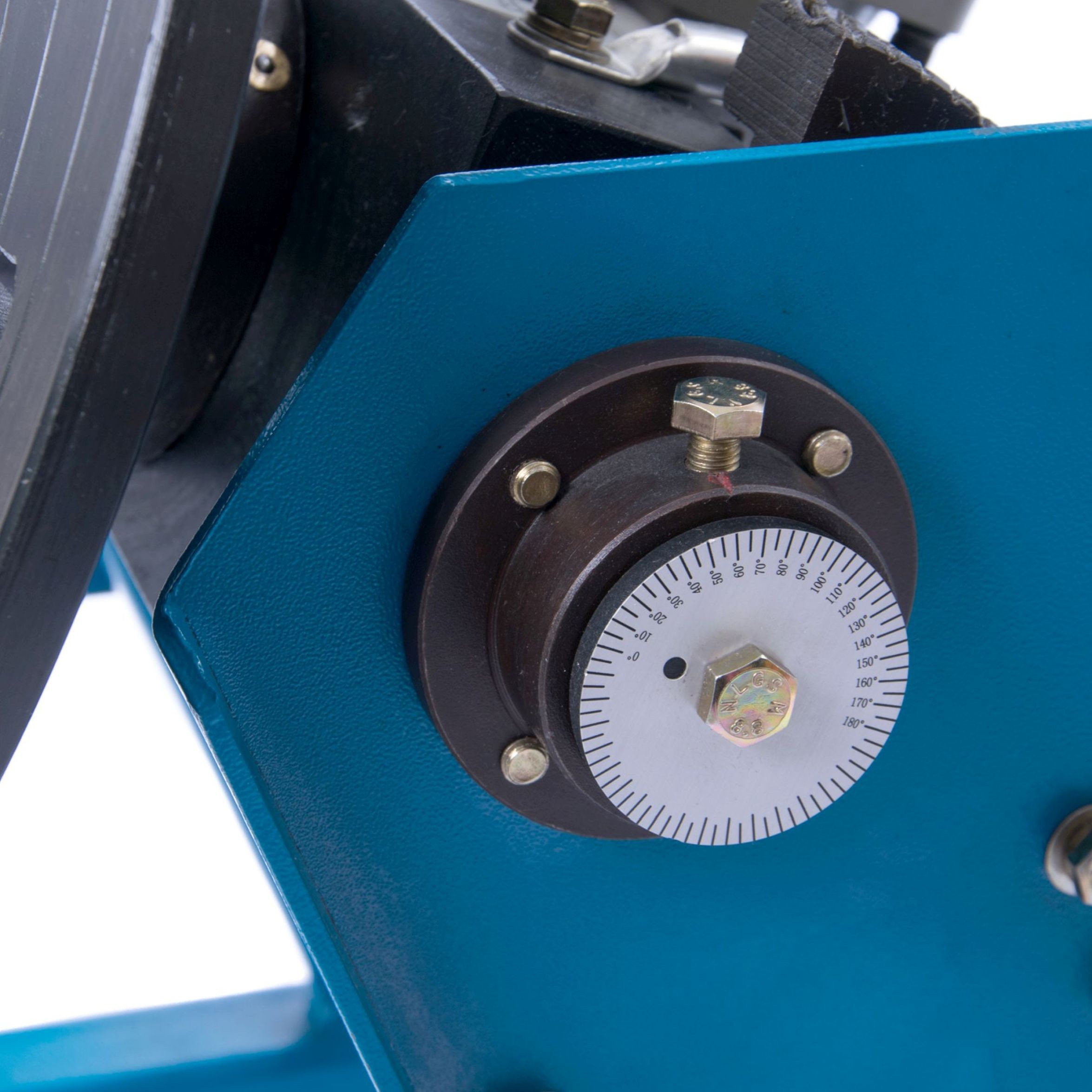

- zakres pochylenia talerza 0 - 90°,
- możliwość montażu uchwytu centrującego,

ZALETY STOSOWANIA OBROTNIKÓW:
- wyższa wydajności pracy,
- obniżenie kosztów produkcji,
- powtarzalność wykonanych złączy,
- elastyczność w użytkowaniu,
- poprawia warunki pracy spawacza,

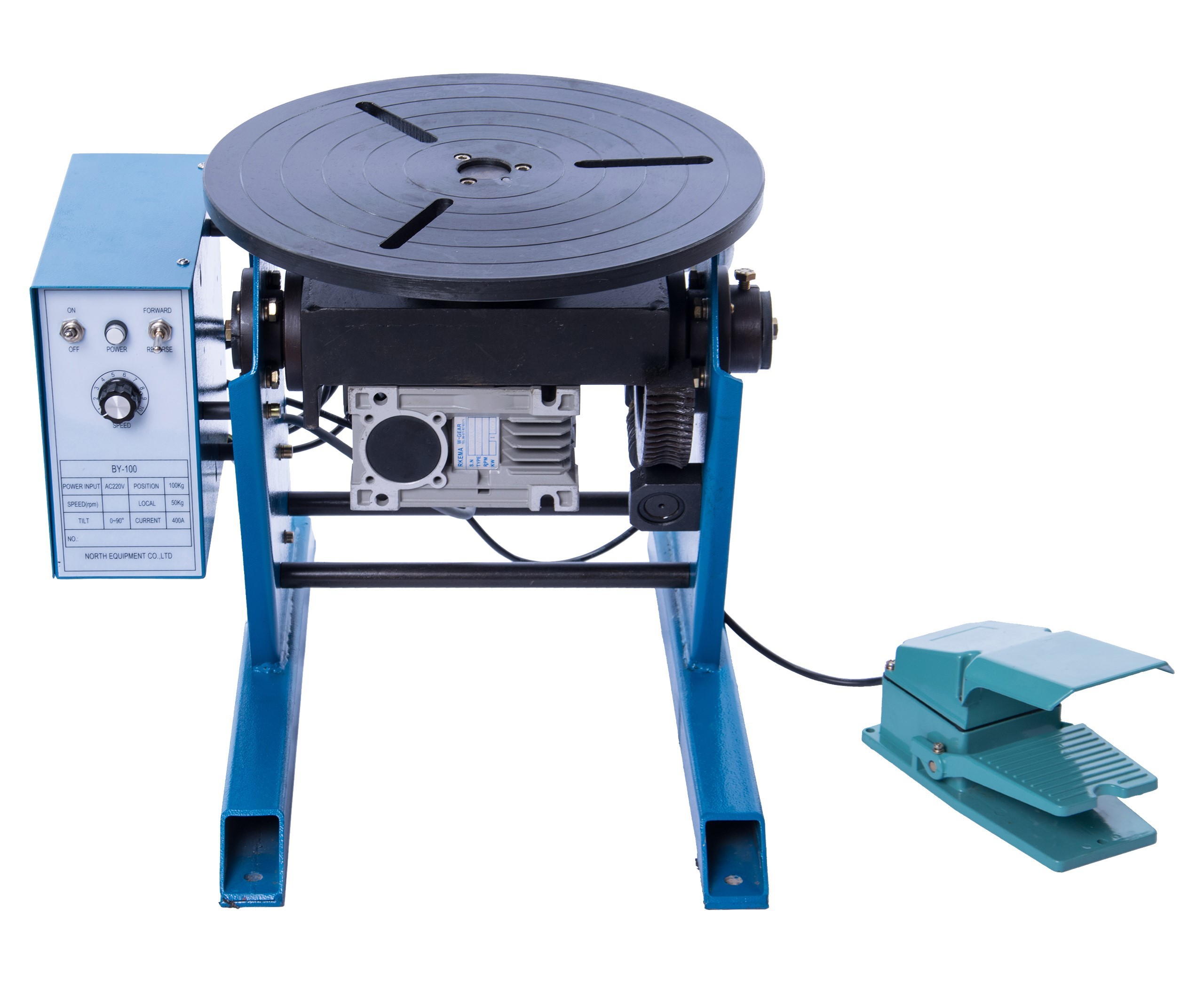

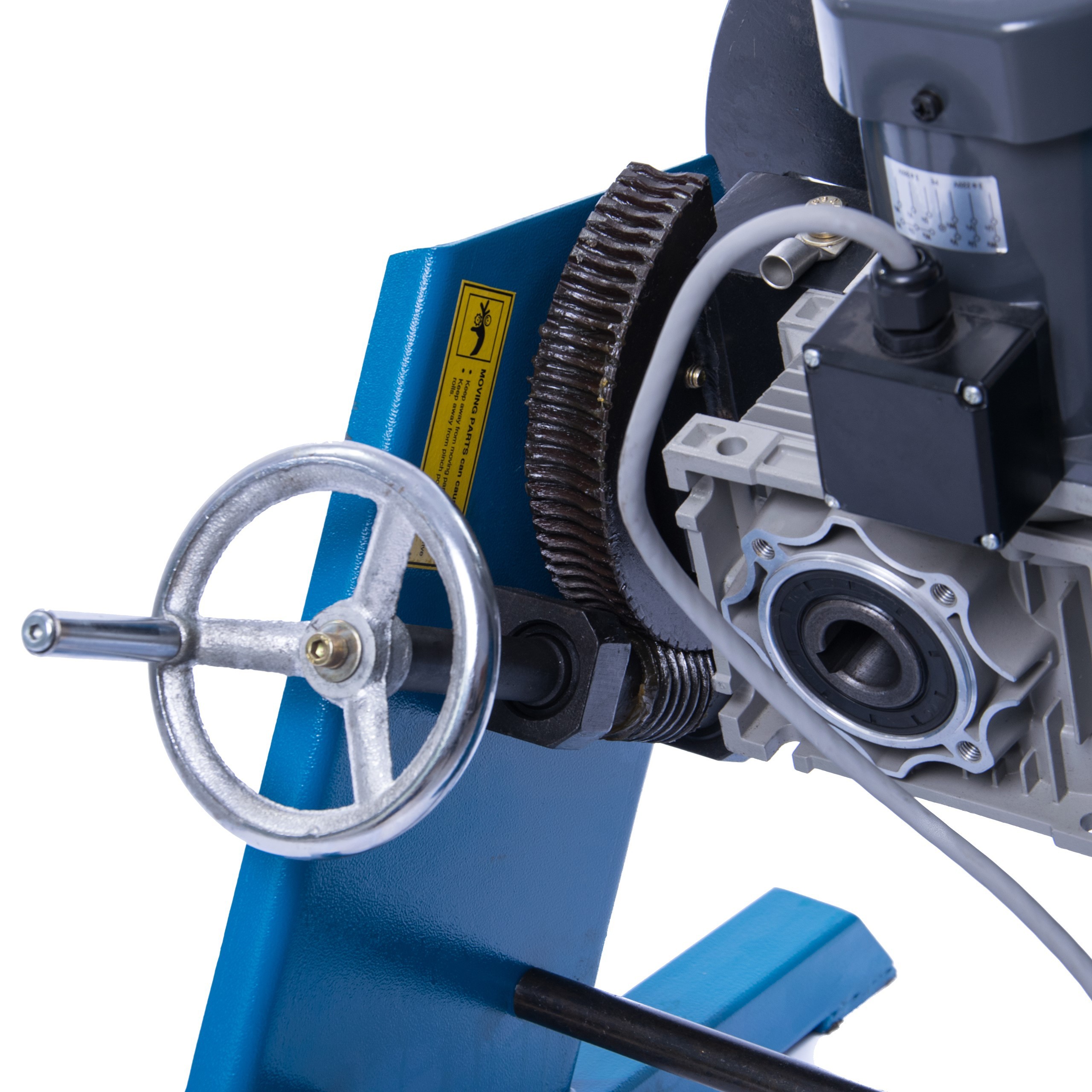

Tarcza obrotnika może być pochylana w zakresie 0 -90°. Wyposażona jest w rowki montażowe, w których można montować szczęki i uchwyty. Urządzenie ma możliwość wyboru kierunku obrotu tarczy obrotnika i regulowania prędkości obrotowej. Wyposażone jest w pedał sterowniczy (start-stop) umożliwiający sterowanie pracą.

DANE TECHNICZNE:
- Zasilanie: 230V AC 50/60 [Hz]
- Moc silnika: 120 [W]
- Nośność pozioma: 100 [kg]
- Nośność pionowa: 50 [kg]
- Średnica stołu: 350 [mm]
- Średnica obrabianych elementów: 420 [mm]
- Zakres pochylenia stołu: 0 - 90 [º]
- Zakres regulacji obrotów: 1,7 -15 [obr./min]
- Regulacja obrotów: płynna
- Całkowita długość: 500 [mm]
- Całkowita szerokość: 442 [mm]
- Całkowita wysokość: 418 [mm]
- Regulacja pochylenia stołu: 306 [mm]
- Waga: 35 [kg]

ZESTAW ZAWIERA:
- Urządzenie obrotnik MAGNUM BY-100,
- Panel kontrolny,
- Pedał sterujący,
- Kabel zasilający,
- Instrukcję obsługi.
