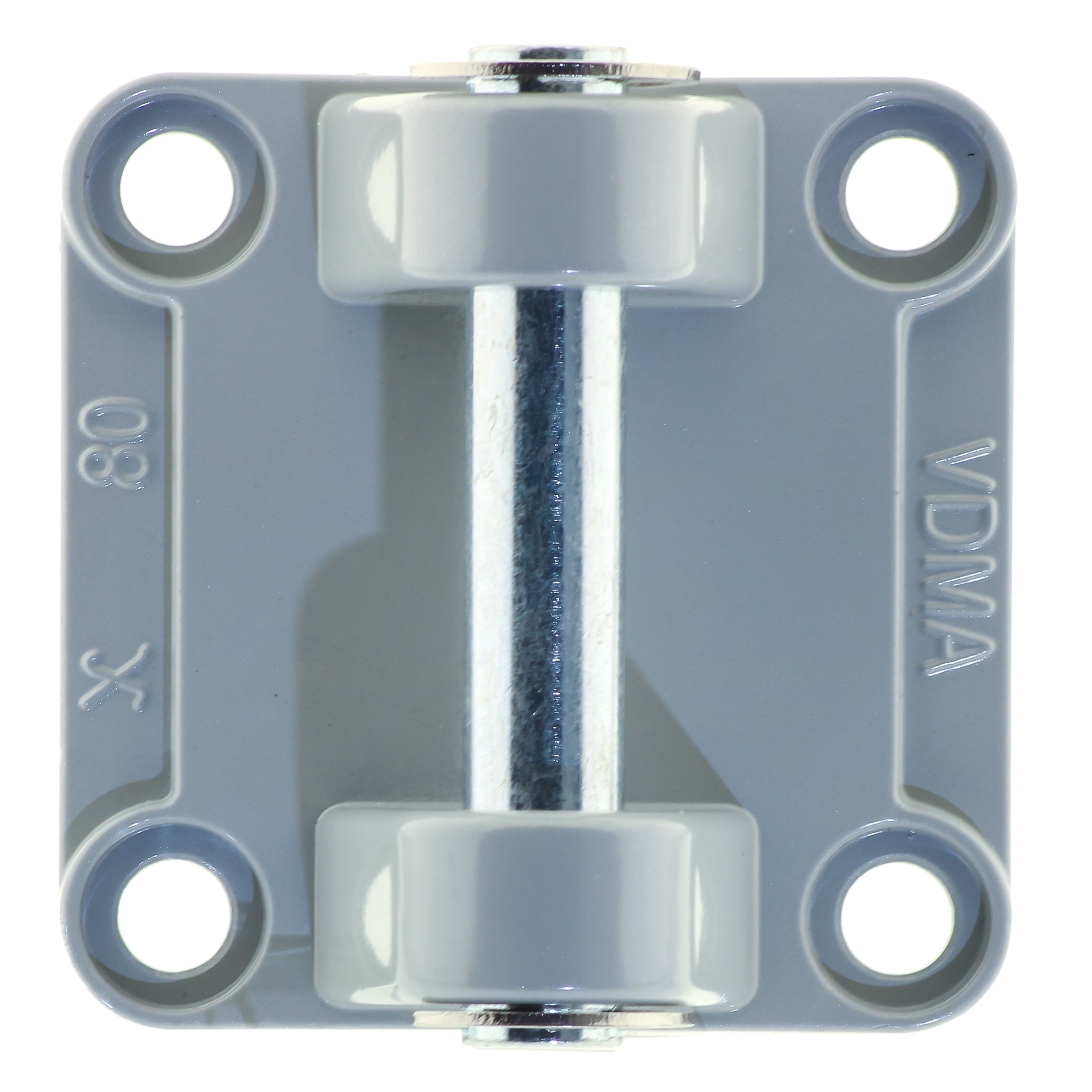

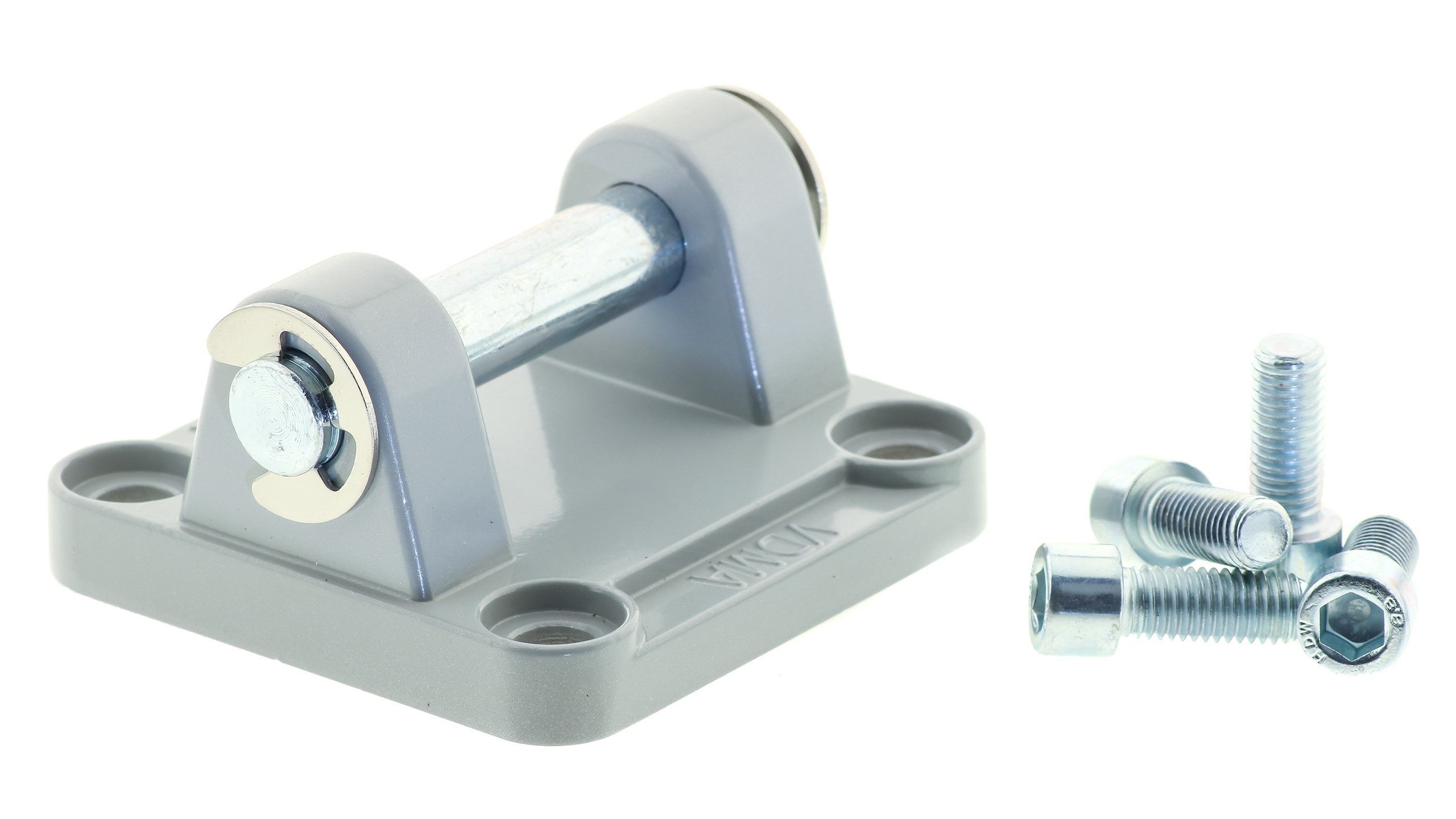

Mocowanie do siłownika tylne żeńskie D-80 CFIS080 TYP-A

Mocowanie wahliwe tylne ze sworzniem MAGNUM do siłowników pneumatycznych standardowych, przeznaczone jest do montażu na pokrywie tylnej siłownika. Mocowanie z uchem typu „A” umożliwia wykonywanie ruchów siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552 oraz 6431

DANE TECHNICZNE:
- materiał uchwytu: aluminium
- materiał sworznia: stal
- materiał śrub: stal
- typ mocowania: A
- średnica siłownika: 80 mm

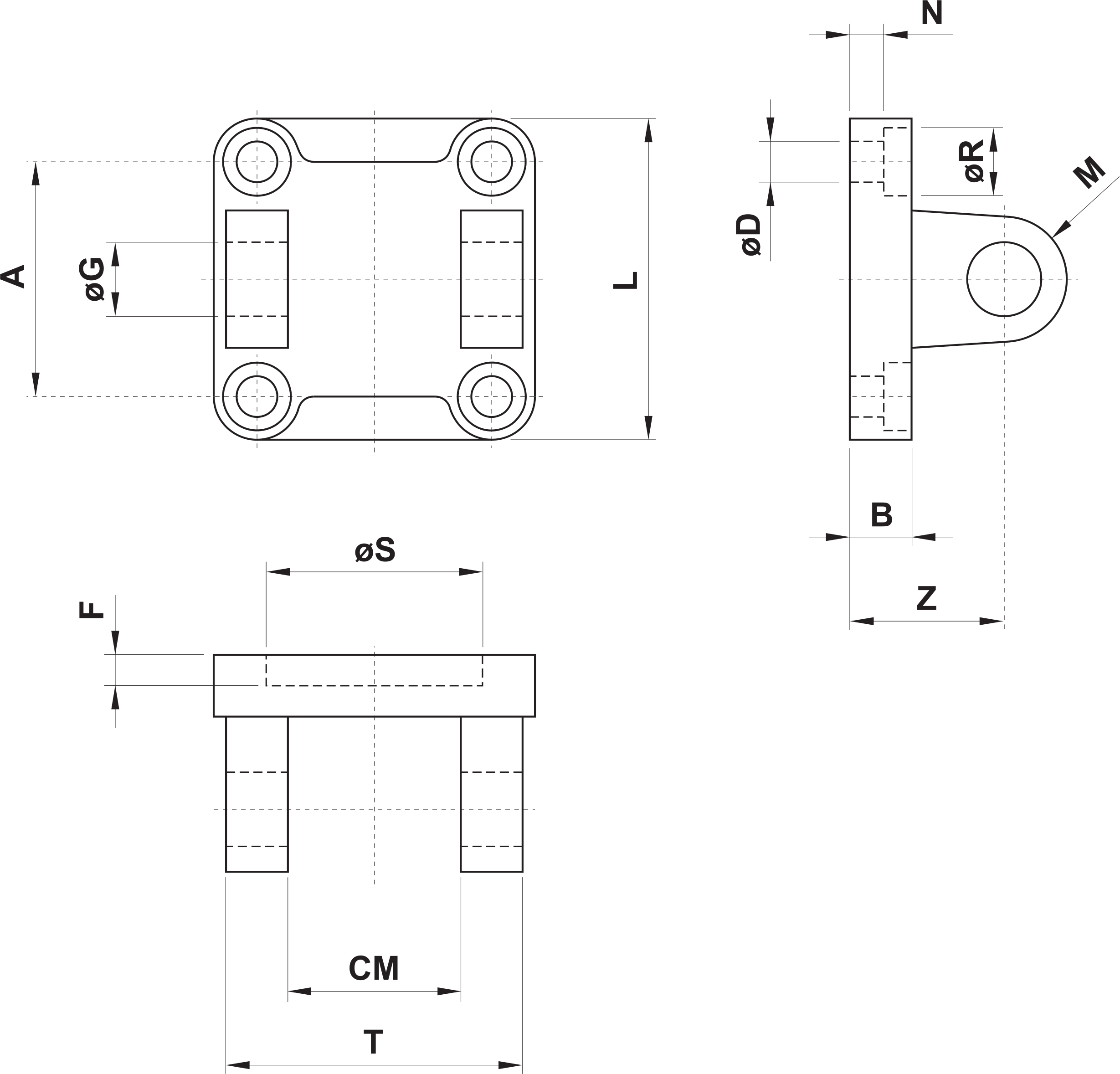

WYMIARY:
- A: 72 mm
- B: 14 mm
- CM: 50 mm
- D: 11 mm
- F: 5 mm
- G: 16 mm
- L: 95 mm
- M: 16 mm
- N: 10 mm
- R: 18 mm
- S: 45 mm
- T: 90 mm
- Z: 36 mm
