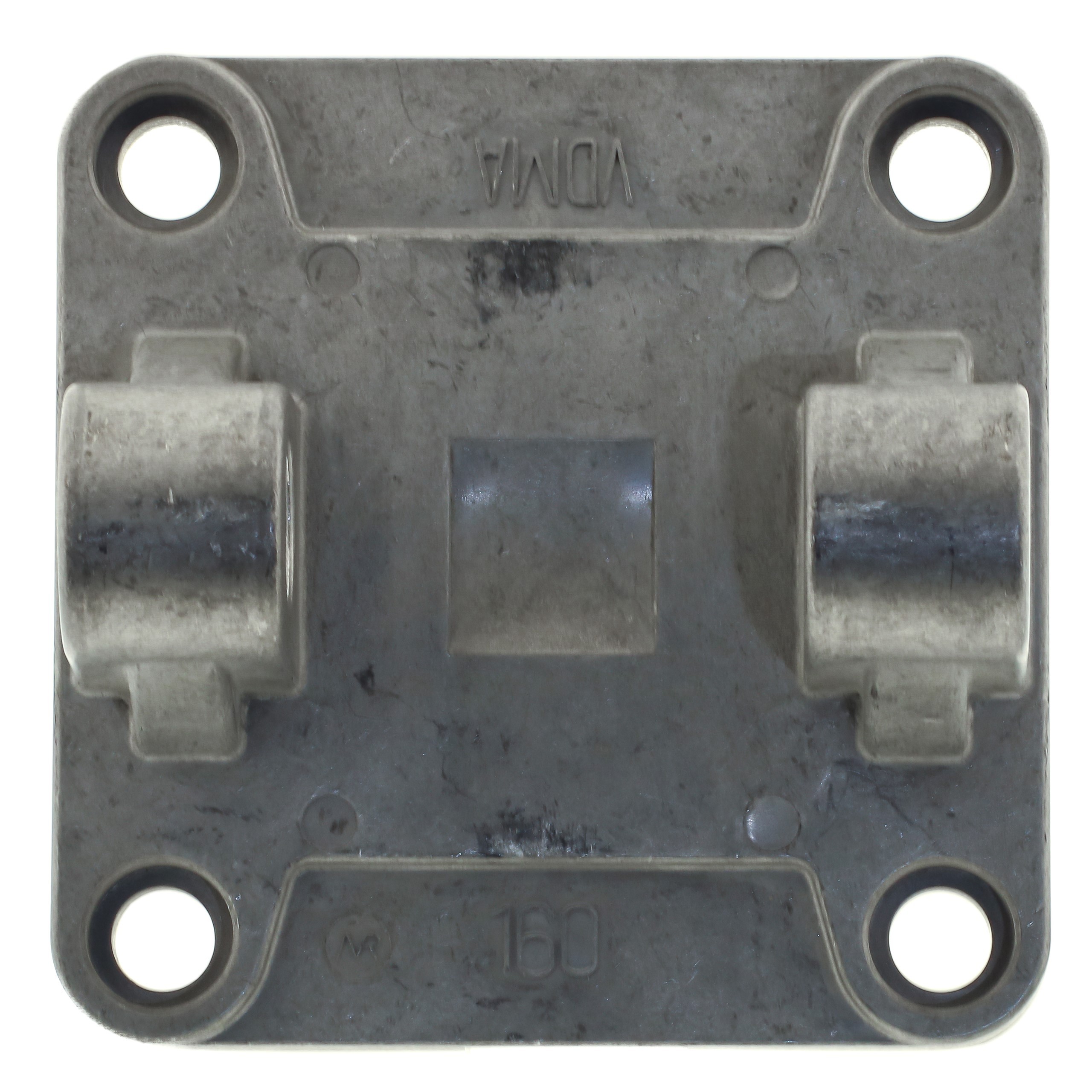

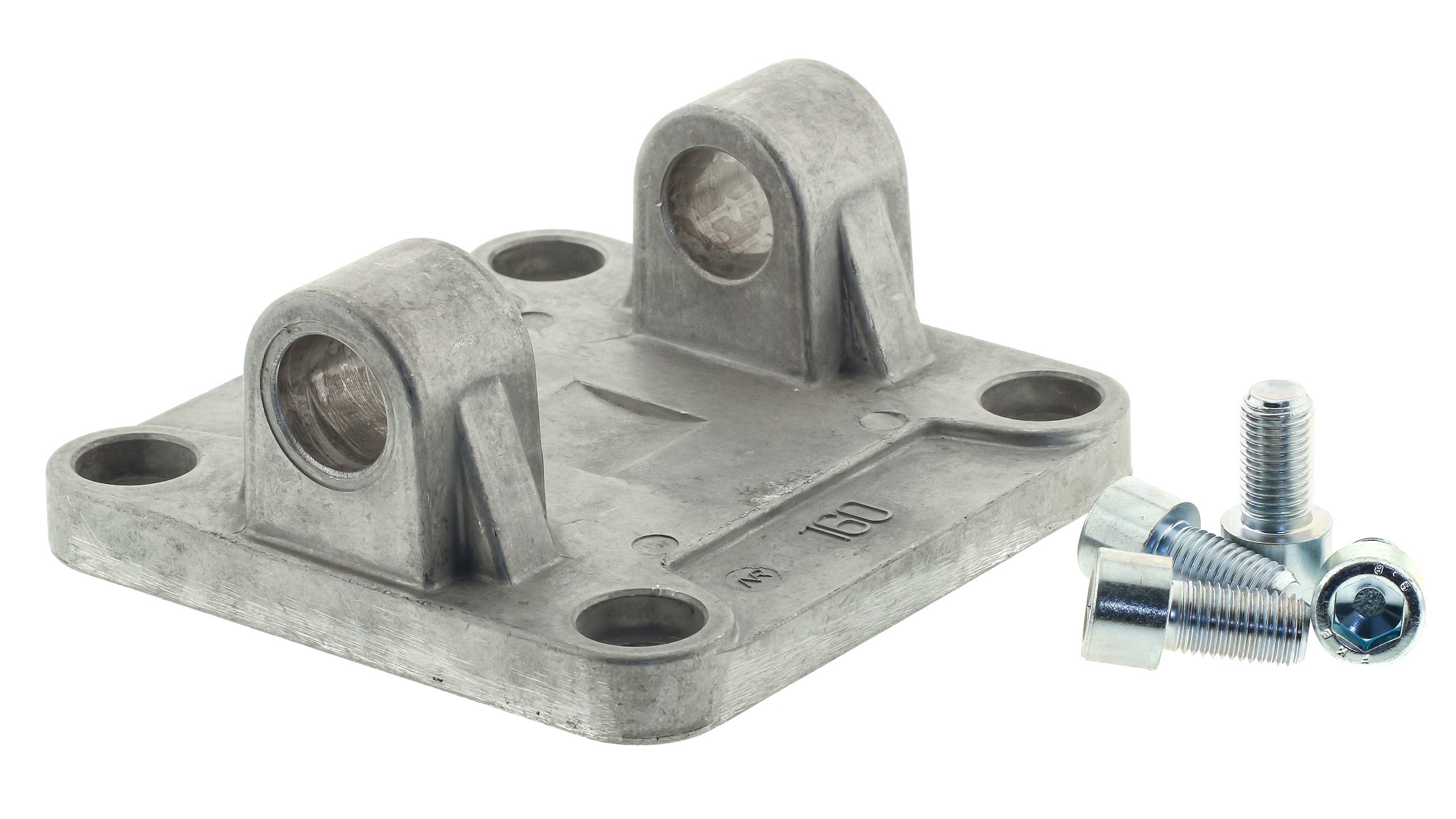

Mocowanie do siłownika tylne żeńskie D160 CFIS160 TYP-A

Mocowanie wahliwe tylne MAGNUM do siłowników pneumatycznych standardowych, przeznaczone jest do montażu na pokrywie tylnej siłownika. Mocowanie z uchem typu „A” umożliwia wykonywanie ruchów siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552 oraz 6431

DANE TECHNICZNE:
- materiał uchwytu: aluminium
- materiał śrub: stal
- typ mocowania: A
- średnica siłownika: 160 mm

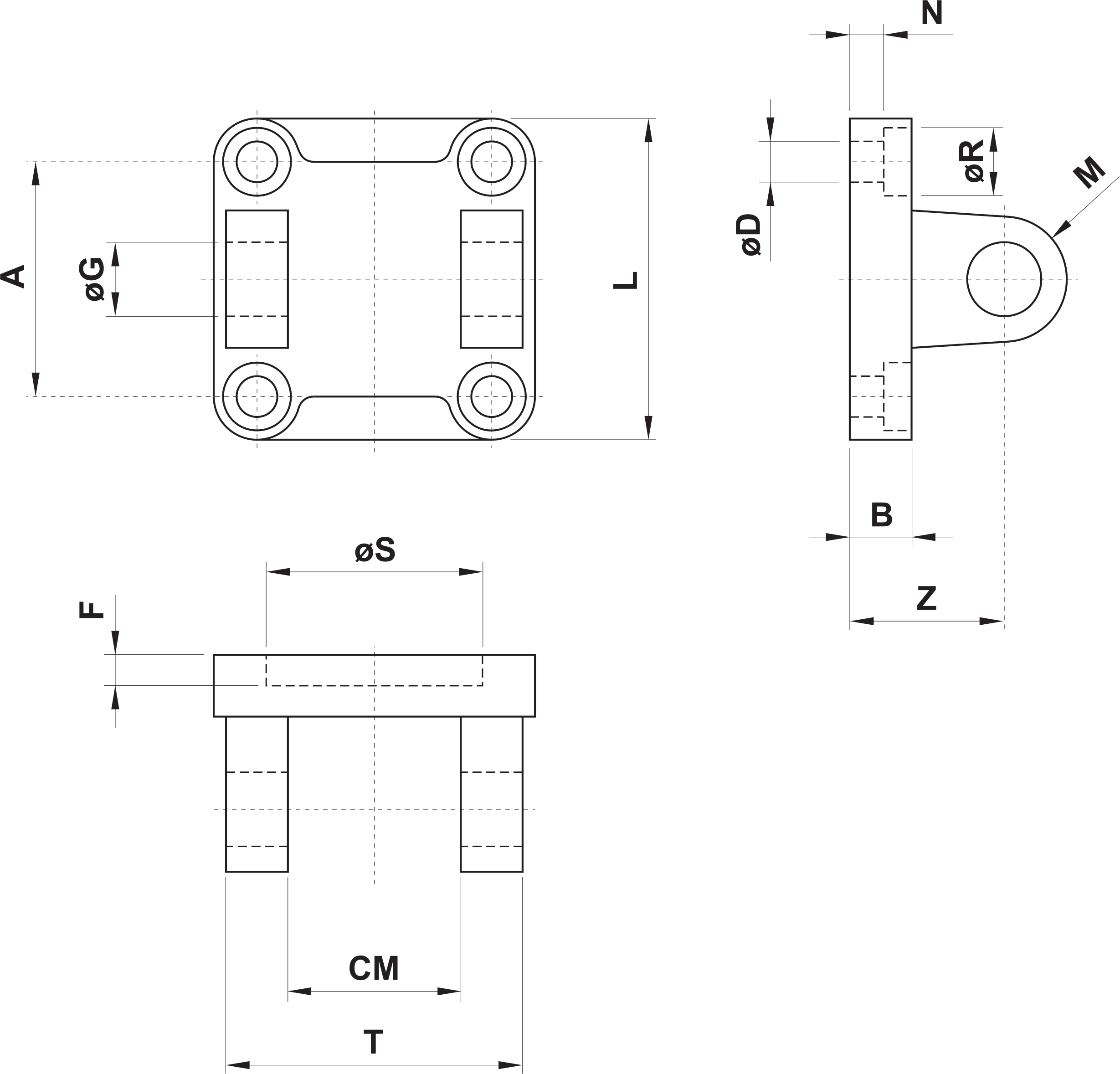

WYMIARY:
- A: 140 mm
- B: 20 mm
- CM: 90 mm
- D: 18 mm
- F: 7 mm
- G: 30 mm
- L: 180 mm
- M: 25 mm
- N: 10 mm
- R: 26 mm
- S: 65 mm
- T: 170 mm
- Z: 55 mm
