Głowica przegubowa MAGNUM TS80T100 M20x1.5

90,00
Brutto
Ilość
Ostatnie sztuki w magazynie



Polityka prywatności



Zasady dostawy



Zasady zwrotu

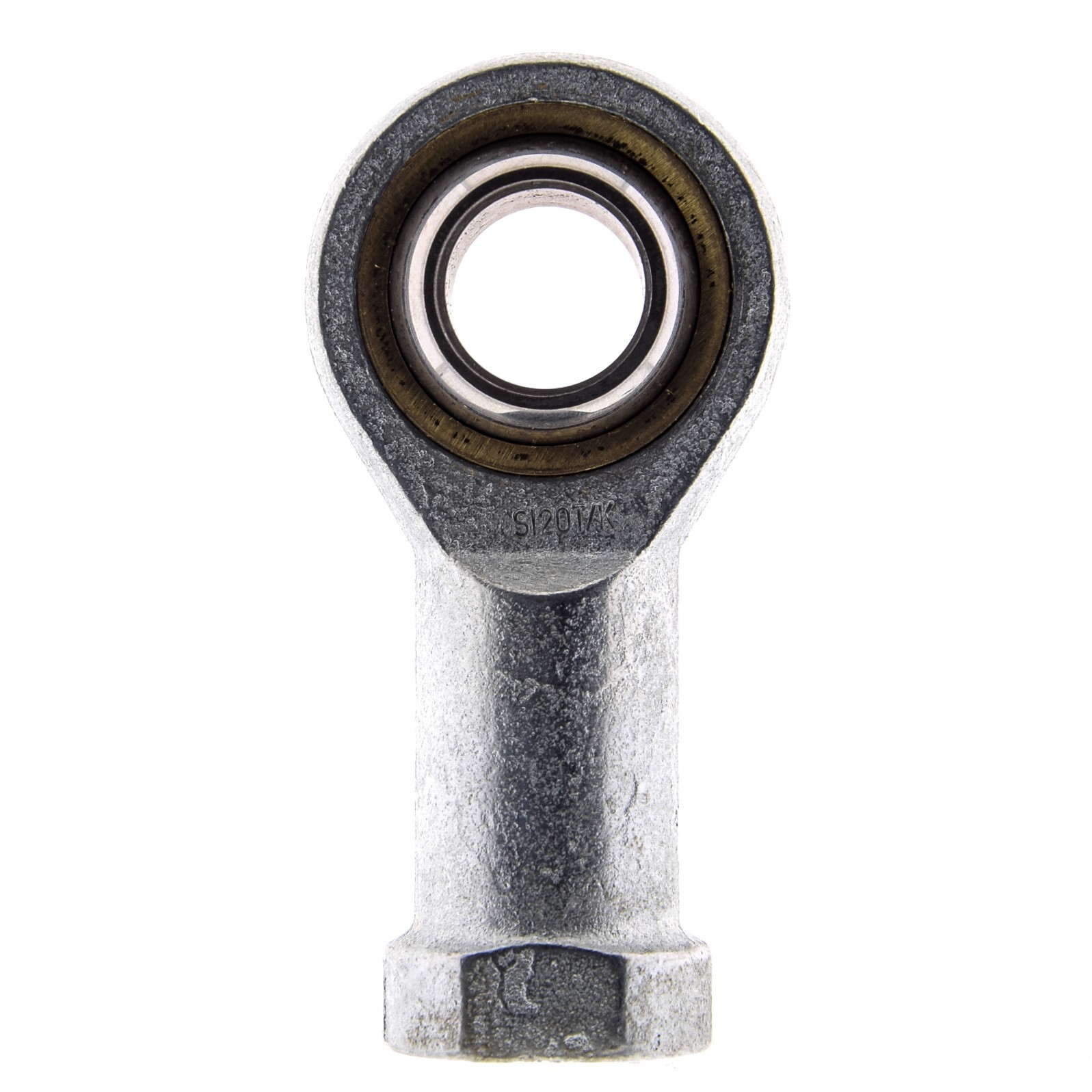

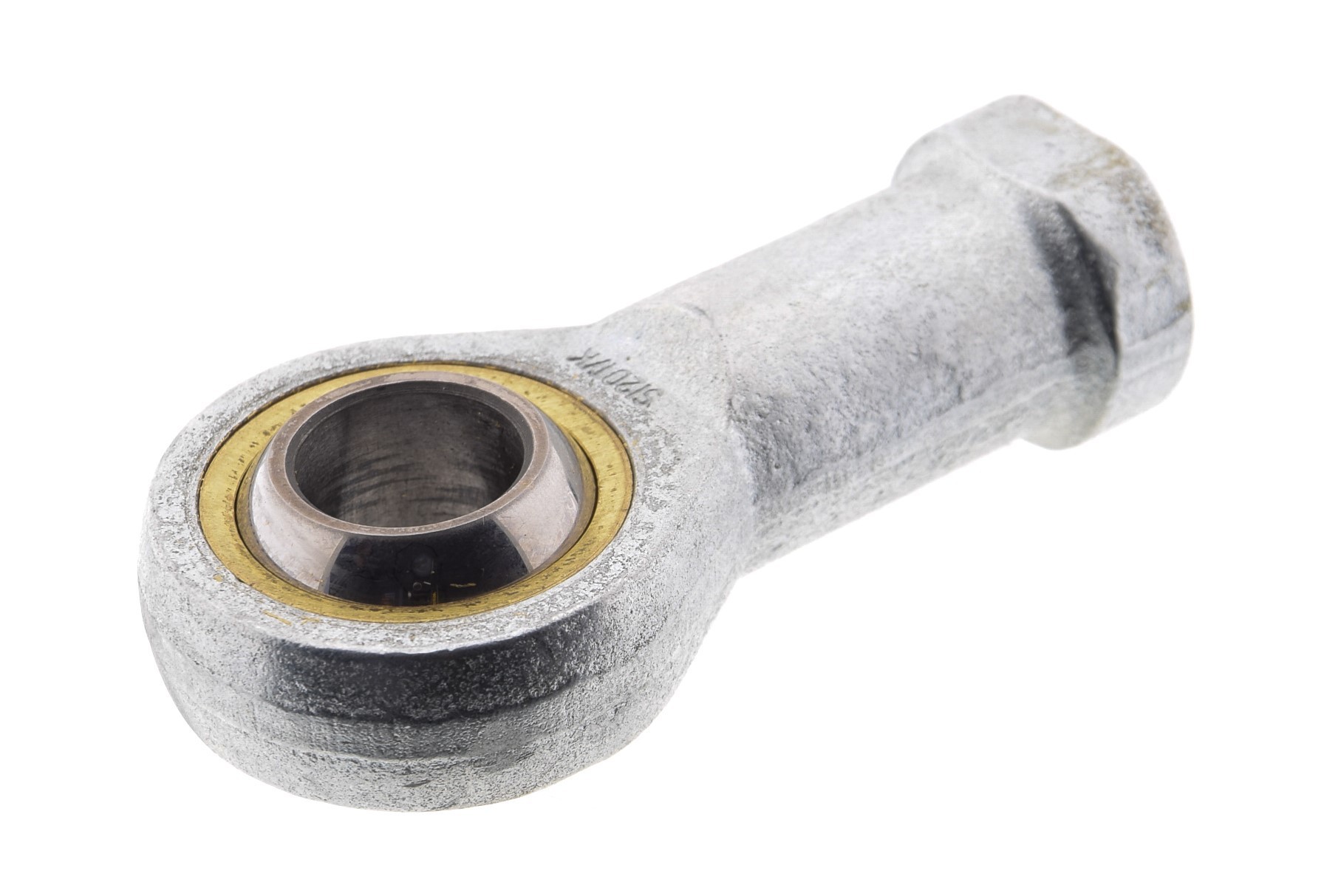

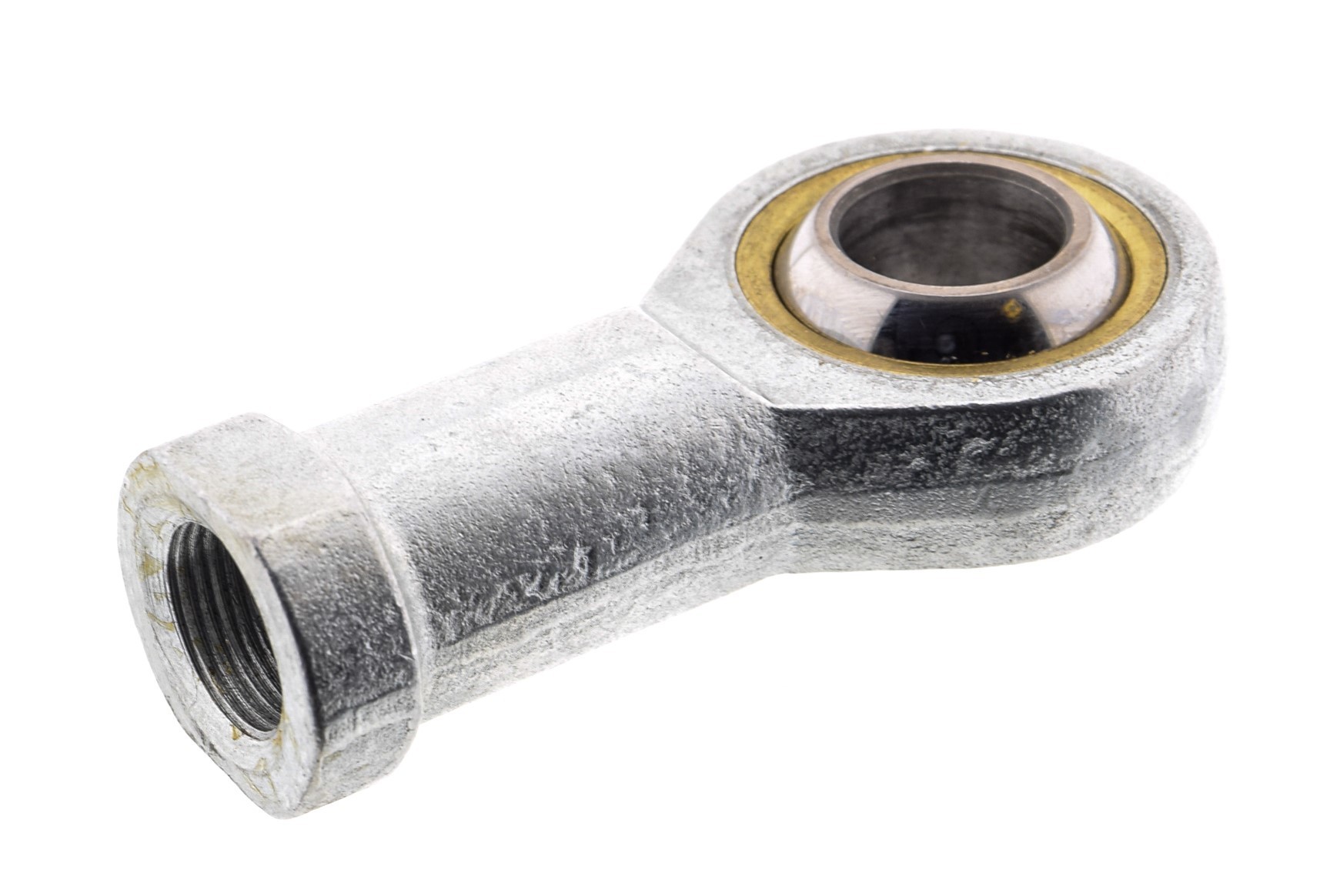

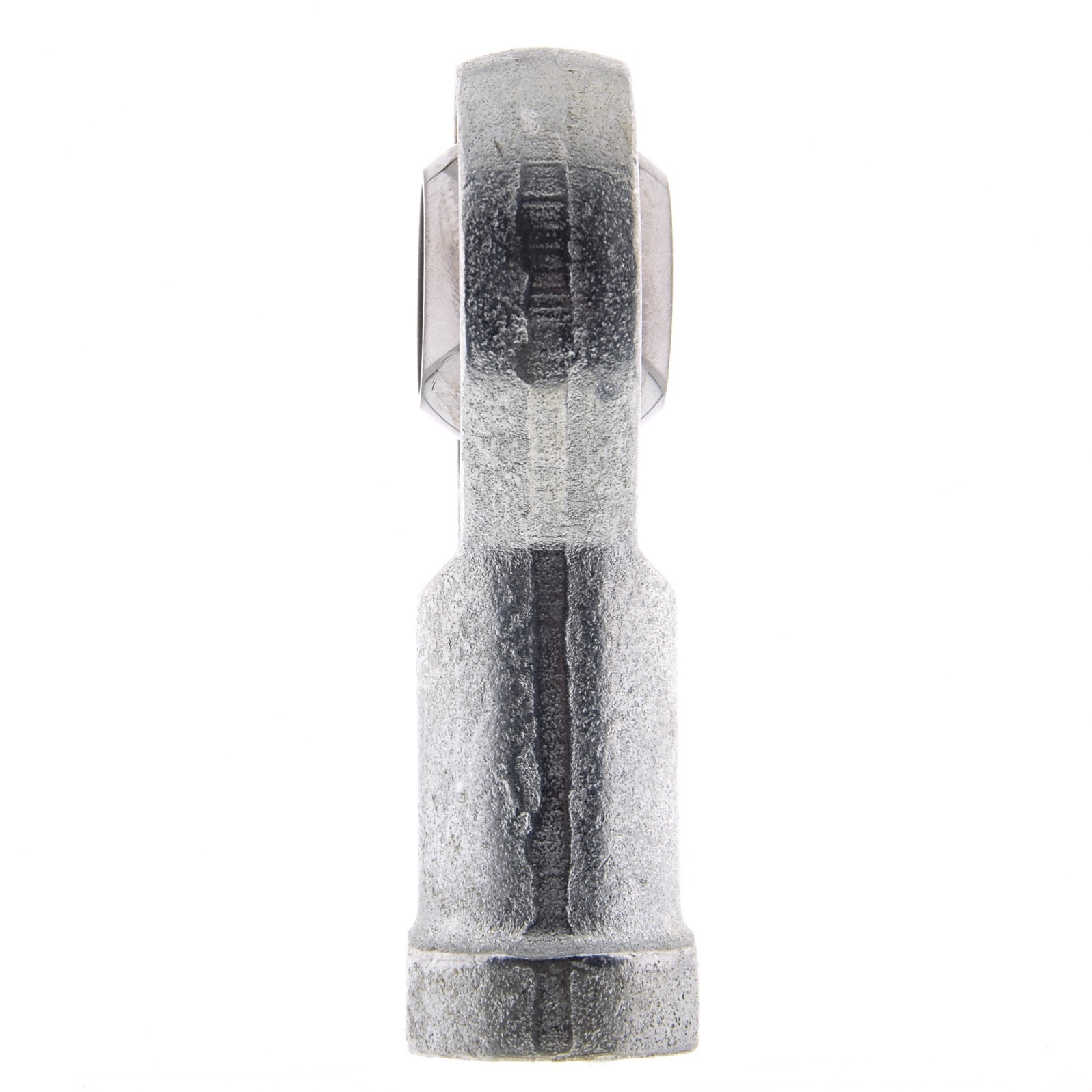

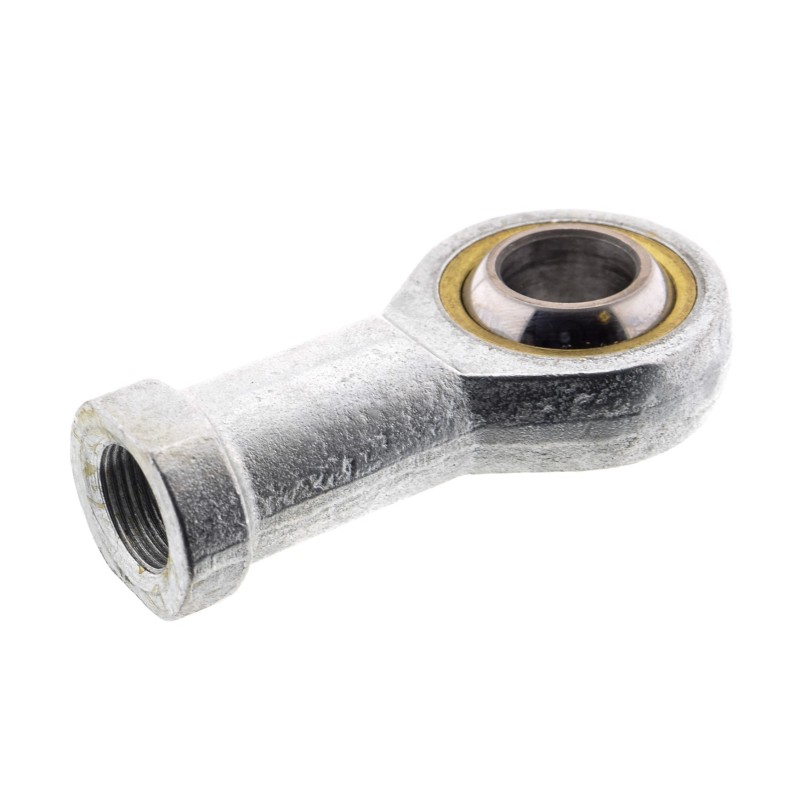

Głowica MAGNUM z przegubem kulowym do siłowników pneumatycznych. Końcówka przeznaczona do montażu na tłoczysku siłownika. Stosowanie głowicy pozwala na niwelowanie obciążeń powstających podczas pracy siłownika co korzystnie wpływa na jego żywotność.

Głowica przeznaczona do siłowników pneumatycznych tłoczyskowych wykonanych zgodnie z normą ISO 15552 oraz 6431

DANE TECHNICZNE:
- materiał obudowy: stal ocynkowana
- materiał pierścienia wewnętrznego: stal
- materiał pierścienia zewnętrznego: mosiądz
- temperatura otoczenia: -40 - 150 °C
- rozmiar gwintu: M20
- średnica tłoka: 80-100 mm

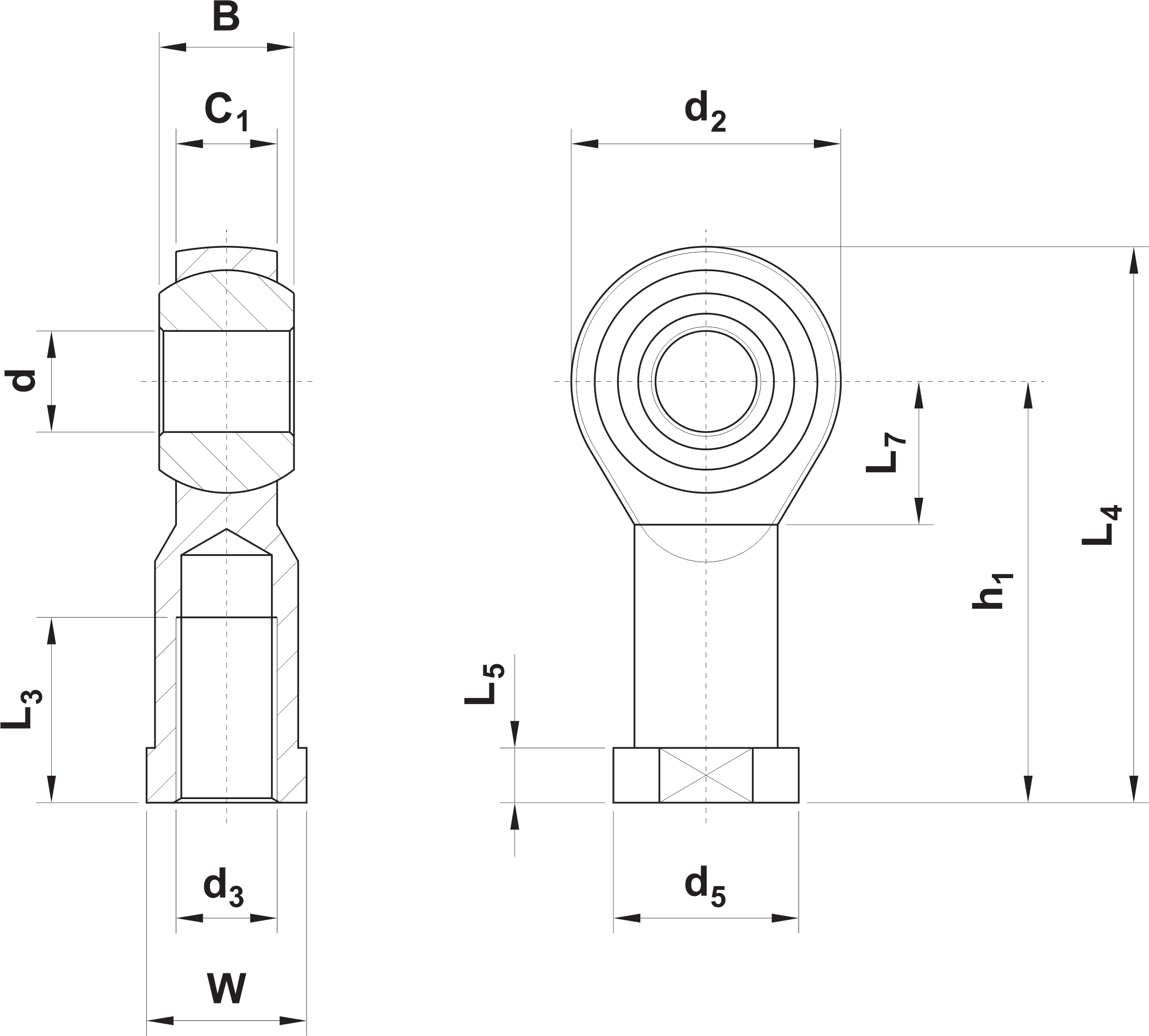

WYMIARY:
- d3: M20x1.5
- d: Ø20 mm
- B: 25 mm
- C1: 18 mm
- d2: 50 mm
- d5: Ø34 mm
- h1: 77 mm
- L3: 33 mm
- L4: 102 mm
- L5: 10 mm
- L7: 27 mm
- W: 30 mm







TS80T100

Opis

Producent
MAGNUM
